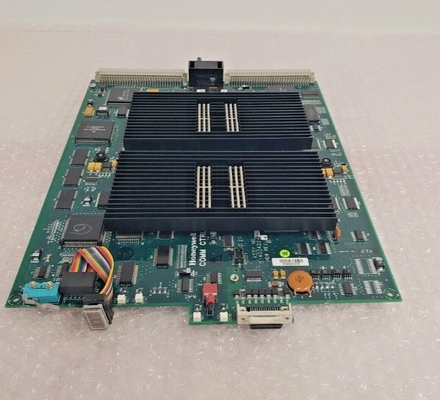

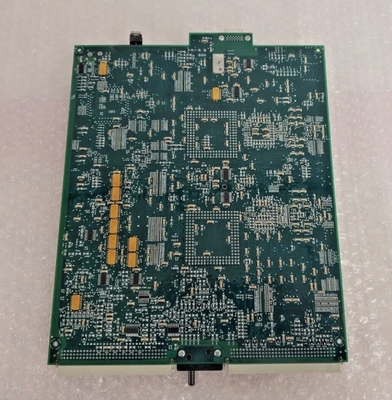

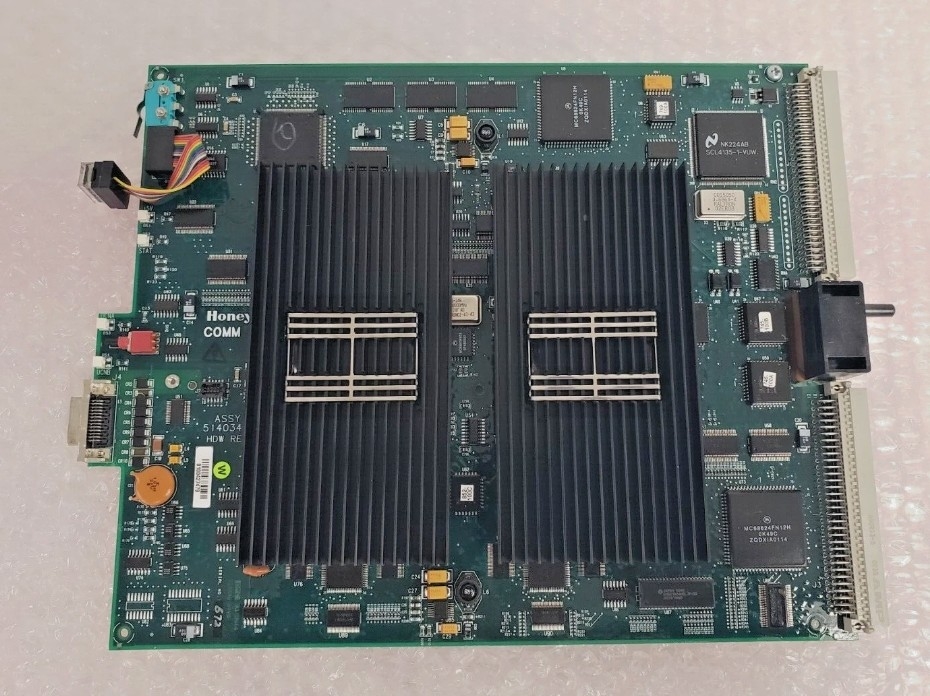

Honeywell 51403422-150 HPM Επικοινωνία και Ελέγχος Επεξεργαστή Μονάδα

Honeywell 51403422-150 HPM Επικοινωνία και Ελέγχος Επεξεργαστή Μονάδα

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Ο επεξεργαστής επικοινωνίας και ελέγχου HPM (51403422 - 150) είναι υπεύθυνος για τις λειτουργίες επικοινωνίας δικτύου του HPM.Αυτός ο επεξεργαστής ελέγχου μπορεί να εκτελέσει ρυθμιστικήΤο Παγκόσμιο Δίκτυο Ελέγχου (UCN) είναι ένα δίκτυο ελέγχου διαδικασιών υψηλής ταχύτητας και υψηλής ασφάλειας.Έχει μια ζώνη 5 - megabit / δευτερόλεπτο φορέα με έλεγχο πρόσβασης bus.

Οι συναρμολογήσεις HPMM τοποθετούνται στις δύο αριστερές θέσεις στο αρχείο της κάρτας.Η μονάδα HPM UCN Interface είναι εγκατεστημένη στον συνδετήρα κάτω από την κάρτα High-Performance Comm / Control στην πρώτη θέσηΗ κάρτα σύνδεσης I/O υψηλής απόδοσης (51309276 - 150) αποτελείται από επεξεργαστή σύνδεσης I/O, SRAM για την επικοινωνία μεταξύ του επεξεργαστή και της κάρτας επικοινωνιών/έλεγχου,μια διεπαφή I/O Link driver/receiverΑυτός ο μετατροπέας παρέχει +5 Vdc τόσο για τις κάρτες HPMM όσο και για το HPM UCN Interface module.

Όταν τροφοδοτείται το HPMM, ανάβει ο δείκτης ισχύος σε κάθε κάρτα HPMM και η μονάδα HPM UCN Interface.Αυτός ο δείκτης παραμένει αναμμένος για όσο διάστημα 24 Vdc από το ντουλάπιΜετά την ενεργοποίηση, ο δείκτης κατάστασης στην κάρτα επικοινωνίας / ελέγχου υψηλής απόδοσης ανάβει για λίγο.ο δείκτης κατάστασης παραμένει ενεργός, που δείχνει ότι δεν εντοπίστηκαν αποτυχίες δοκιμής.

Οι δείκτες για τα καλώδια UCN που χρησιμοποιούνται είναι ορατοί στο μπροστινό μέρος της μονάδας HPM UCN Interface (Rx - A και Rx - B).Είναι επίσης ορατά κάτω από το μπροστινό εξώφυλλο της κάρτας επικοινωνίας/έλεγχου υψηλών επιδόσεων (UCN A και UCN B)Οι εν λόγω δείκτες βοηθούν τους χρήστες να παρακολουθούν εύκολα την κατάσταση των καλωδίων UCN.
