Χάννιγουελ 621-9937 Προμήθεια ράκα επεξεργαστή 2-15AMP 115/230VAC Παράλληλη μονάδα I/O

Χάννιγουελ 621-9937 Προμήθεια ράκα επεξεργαστή 2-15AMP 115/230VAC Παράλληλη μονάδα I/O

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Τα παράλληλα ράκα Ε/Υ συνδέονται με τον επεξεργαστή ή με άλλα ράκα χρησιμοποιώντας PI OMs. Το PIOM ελέγχει το ράκα Ε/Υ και επικοινωνεί με τον επεξεργαστή και τα άλλα PIOMs.Το 621-9937 πρέπει να χρησιμοποιείται σε ράφους Ε/Υ που περιέχουν οποιοδήποτε συνδυασμό 32 -, 16 και 8 μονάδες I/O.

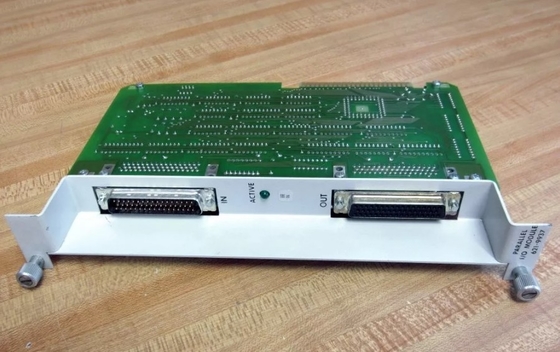

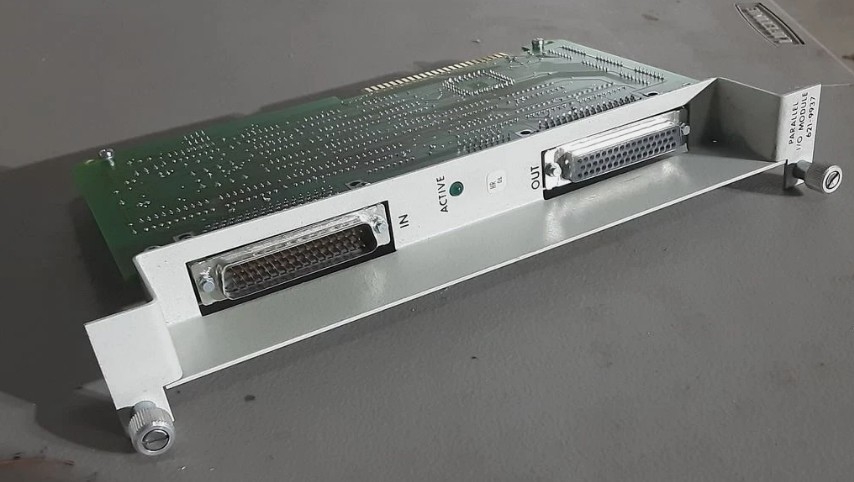

Το PIOM έχει δύο συνδέσμους τύπου D 50 πιν. Ο αρσενικός συνδέσμος (πάνω) είναι η πύλη IN και ο θηλυκός συνδέσμος (κάτω) είναι η πύλη OUT.Ένα πράσινο LED με την ετικέτα ACTIVE φωτίζει για να υποδείξει τη σωστή επικοινωνία από ένα προηγούμενο ράκ.

Κάθε ράφι 1/0 χωρεί ένα PIOM. Διαφορετικά ράφια I/0 εντός του ίδιου συστήματος μπορούν να περιέχουν διαφορετικά PI OM, εφόσον χρησιμοποιείται το σωστό PIOM σε κάθε ράφι.

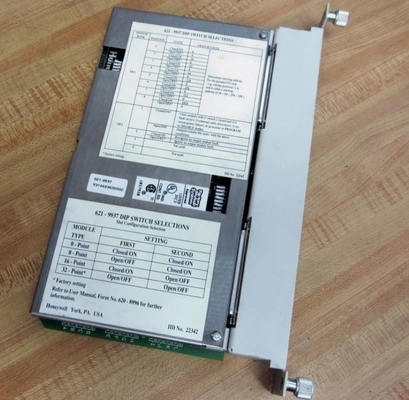

Οι τράπεζες των διακόπτες DIP που ρυθμίζουν τη διαμόρφωση ράκα, τις λειτουργίες χειρισμού της εξόδου και τη διαμόρφωση της μονάδας ανά μέγεθος σημείου, βρίσκονται στην κυκλική πλακέτα PIOM.
