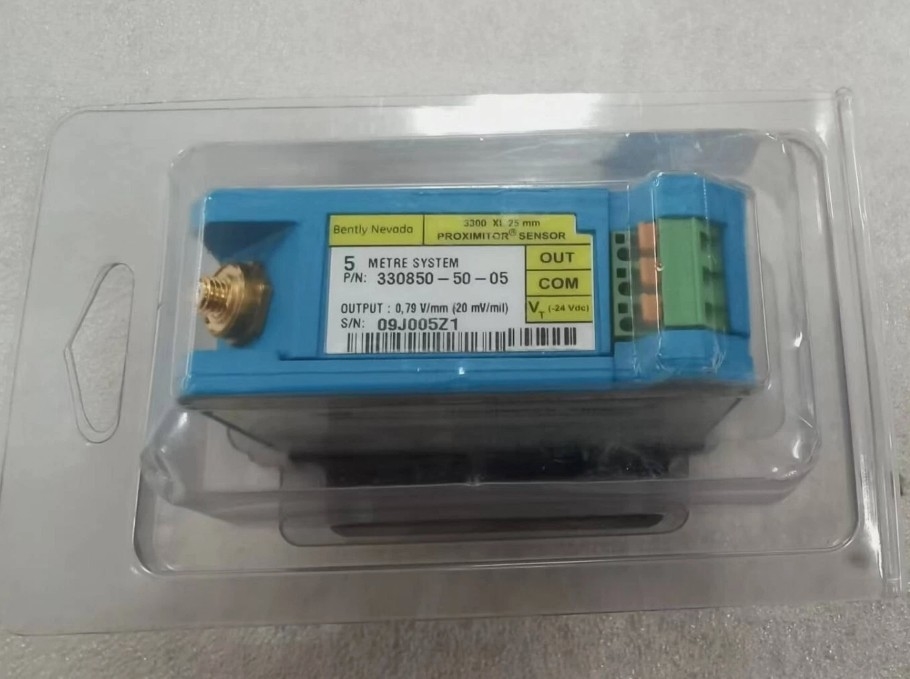

330850-50-05 Bently Nevada 3300 XL 25 MM αισθητήρας δονήσεων εγγύτητας

330850-50-05 Bently Nevada 3300 XL 25 MM αισθητήρας δονήσεων εγγύτητας

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Εκτός εάν αναφέρεται διαφορετικά, οι ακόλουθες προδιαγραφές αφορούν αισθητήρα ακτινοβολίας 3300 XL 25 mm, καλώδιο επέκτασης και ανιχνευτή μεταξύ 0 °C και +45 °C (+32 °F έως +113 °F) σε μέγιστο υψόμετρο 2000 m,με τροφοδοσία -24 Vdc, φορτίο 10 kΩ, στόχος από χάλυβα AISI 4140 που προμηθεύεται από την Bently Nevada με διάμετρο 61 mm ή μεγαλύτερο και κενό ανιχνευτή 7,0 mm (275 mils).Οι προδιαγραφές ακρίβειας και εναλλακτικότητας του συστήματος δεν ισχύουν όταν χρησιμοποιείται σύστημα μετατροπέα βαθμονωμένο σε οποιοδήποτε άλλο στόχο εκτός από στόχο από χάλυβα Bently Nevada AISI 410..

Ένα προαιρετικό 3300 XL Sliding Bracket μπορεί να παραγγελθεί για τον μετατροπέα διαφορικής επέκτασης 25 mm τόσο για ενιαίο μετατροπέα όσο και για συμπληρωματικές εφαρμογές εισόδου.Αυτό το στήριγμα τοποθέτησης καθιστά εύκολο να επαληθεύσει με ακρίβεια το σύστημα μετατροπέα και το κενό των ανιχνευτών επιτρέποντάς σας να γλιστρήσει το σύστημα μετατροπέα σε όλη τη γραμμική του περιοχήΗ πλάκα βάσης του συρρέοντος ράβδου εγκαταστάθηκε στην εσωτερική επιφάνεια της θήκης της τουρμπίνας κοντά στο κολάρο διαφορικής επέκτασης.που συνδέεται με το συρόμενο κάροΓια την επαλήθευση και την εγκατάσταση του μετατροπέα, η συσκευή πρέπει να είναι εξοπλισμένη με ένα σύστημα που θα μπορεί να ελέγχει την απόσταση μεταξύ της πλάτης και του μετατροπέα.χαλαρώσει τα μπουλόνια που στερεώνουν τη συρόμενη άμαξα στην πλάκα βάσης και μετακινήστε τη συρόμενη άμαξα και τους ανιχνευτέςΈνα εξαρτήμα του κιτ επαλήθευσης με δείκτη διακυβέρνησης παρέχει αναφορά μετρώντας την κίνηση του κινούμενου φορτηγού.Το 3300 XL Sliding Bracket βοηθά να διασφαλιστεί ότι το σύστημα μετατροπέα παραμένει ευθυγραμμισμένο με και κάθετο προς τον περιστροφέα.

Ο 3300 XL 25 mm ανιχνευτής έρχεται σε μια μεγάλη ποικιλία διαμορφώσεων θήκης για να αντικαταστήσει φυσικά όλα τα πρότυπα 7200 25 mm,7200 Συστήματα ολοκληρωμένων μετατροπέων 35 mm και 25 mm DE (συμπεριλαμβανομένων των πλευρικών και οπίσθιων ανιχνευτών εξόδου)Ο αισθητήρας Proximitor έχει επίσης μια έξοδο που είναι πανομοιότυπη με αυτή των συστημάτων 7200 και 25 mm DE Integral,επιτρέποντας στους πελάτες να αναβαθμίσουν χωρίς να απαιτούνται αλλαγές στη διαμόρφωση της οθόνηςΚατά την αναβάθμιση από τα προηγούμενα συστήματα, κάθε συστατικό του συστήματος μετατροπέα (ζωντανός, καλώδιο επέκτασης και αισθητήρας Proximitor) πρέπει να αντικαθίσταται με συστατικά 3300 XL 25 mm.

Η ορθή λειτουργία του συστήματος μετασχηματιστή πρέπει να επαληθεύεται κατά την εγκατάσταση και περιοδικά μετά την εγκατάσταση, με τη φυσική κίνηση του για να προσομοιάζεται η κίνηση του κολάρου του άξονα.Αυτό απαιτεί ένα στήριγμα τοποθέτησης που επιτρέπει στο σύστημα μετατροπέα να γλιστρήσει σε σχέση με το ρότορα του άξονα και το κολάρο.

Σύνδεσμος φύλλου δεδομένων:

Μπέντυ Νεβάδα 330850-50-05.pdf
