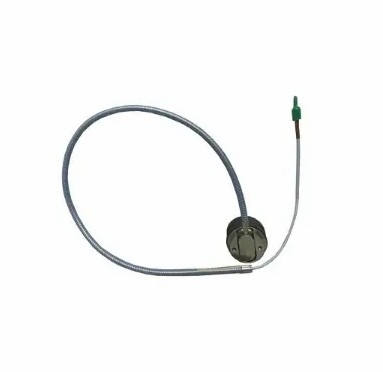

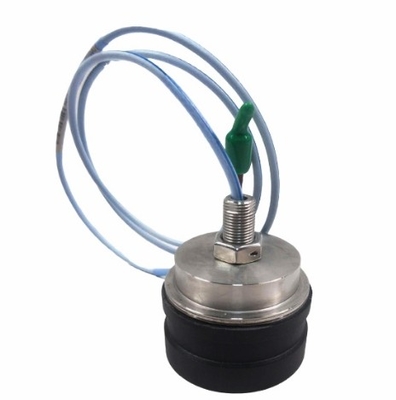

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Σύστημα μετασχηματιστή εγγύτητας

330876-02-10-00-00 Bently Nevada 3300 XL 50 mm Σύστημα μετασχηματιστή εγγύτητας

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το 3300 XL 50 mm Transducer System αποτελείται από έναν ξεχωριστό 50 mm ανιχνευτή, ένα καλώδιο επέκτασης και έναν 3300 XL 50 mm Proximitor* αισθητήρα.Η μεγάλη σπείρα με διάμετρο δίνει σε αυτό το σύστημα ένα μέγιστο γραμμικό εύρος 27.9 mm (1100 mils), το μεγαλύτερο γραμμικό εύρος της γραμμής μετατροπέα μας. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Τα κριτήρια για την επιλογή μιας μεθόδου τοποθέτησης είναι το μέγεθος του διαθέσιμου στόχου, η αναμενόμενη ποσότητα αξονικής κίνησης του περιστροφίου και ο τύπος του στόχου DE που υπάρχει στο μηχάνημα.Εάν το ύψος του κολάρου είναι επαρκές και το απαιτούμενο συνολικό εύρος μέτρησης είναι μικρότερο από 27.9 mm (1.1 ίντσες), η προτιμώμενη διαμόρφωση για περιττές μετρήσεις είναι η χρήση δύο μετατροπέων που παρατηρούν την ίδια πλευρά ενός κολάρου.2 ίντσες) της συνολικής εμβέλειας απαιτούνται, να τοποθετούνται οι μετασχηματιστές με συμπληρωματικό τρόπο σε αντίθετες πλευρές του κολάρου διασταύρωσης ή άλλου υλικού στόχου.

Ο ανιχνευτής 3300 XL 50 mm διατίθεται σε τρεις διαμορφώσεις θήκης και νήματος για να αντικαταστήσει φυσικά όλα τα τυποποιημένα συστήματα 7200 50 mm (συμπεριλαμβανομένων των πλευρικών και πίσω ανιχνευτών εξόδου).Τα τυποποιημένα στηρίγματα στερέωσης τύπου 7200 είναι ακόμα διαθέσιμα ως αξεσουάρΕπιπλέον, υπάρχει επίσης διαθέσιμος ένας νέος στηριγμός για την προσαρμογή του ανιχνευτή στον 50mm DE Integral μετατροπέα.394 V/mm (10 mV/mil) εξόδου που είναι πανομοιότυπη με αυτή των συστημάτων 7200 και 50 mm DE IntegralΚατά την αναβάθμιση από τα προηγούμενα συστήματα, κάθε συστατικό του συστήματος μετατροπέα (ζωντανός, καλώδιο επέκτασης,και Proximitor Sensor) πρέπει να αντικαθίστανται με εξαρτήματα 3300 XL 50 mm.

Ο ανιχνευτής 3300 XL 50 mm είναι διαθέσιμος σε στυλ ευθείας θήκης εξόδου με 1⁄2-20 αγγλικές κλωστές ή M14x1.5 μετρικές κλωστές, συμπεριλαμβανομένου ενός κλειδαριού με προτρυπές τρύπες καλωδίου ασφαλείας.Ο πλευρικός έξοδος ανιχνευτή έχει δύο 1⁄4-20 οπές τοποθέτησης στο πίσω μέρος της θήκης ανιχνευτήΚαι για τις δύο κατευθείαν εξόδου και πλευρική έξοδος ανιχνευτές η συνολική διάμετρος του περιβλήματος είναι 1,99 ίντσες.

Σύνδεσμος φύλλου δεδομένων:

Ο Μπέντυ Νεβάδα 330876-02-10-00-00.pdf
