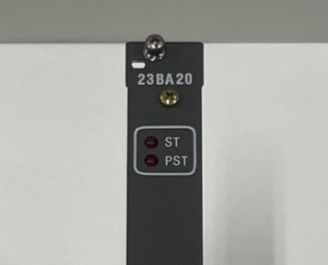

23BA20 GSNE000700R5312 ABB Δυαδική επιφάνεια εξόδου

23BA20 GSNE000700R5312 ABB Δυαδική επιφάνεια εξόδου

Πληροφορίες για το προϊόν:

Περιγραφή:

Η πλακέτα 23BA20 έχει δεκαέξι αναμεταδόσεις εξόδου, με δύο ομάδες οκτώ επαφών που μοιράζονται ένα κοινό κύκλωμα επιστροφής.

Αυτό επιτρέπει τη διαίρεση των καναλιών εξόδου σε δύο διαφορετικές πηγές τάσης διαδικασίας.

Ο μικροελεγκτής επεξεργασίας I/O (EAP - Input Output Processor) ενεργοποιεί κάθε έξοδο που ζητείται μέσω της ζήτησης εξόδου εντολής, η οποία είναι

Εφαρμόζεται από το VAP της CMU (CMU = επικοινωνιακή μονάδα).

Το EAP ελέγχει τη διάρκεια χρόνου των παλμικών εξόδων φορτώντας τιμές χρόνου μήκους παλμού.

Παρακολούθηση και εποπτεία της παραγωγής

Κάθε έξοδος ελέγχεται και παρακολουθείται από το ΕΑΠ μέσω ξεχωριστών λειτουργιών δοκιμής και εποπτείας:

--- Ανάγνωση του προτύπου εξόδου πριν από την ενεργοποίηση

--- Παρακολούθηση συνεχούς τάσης 24V από το σύστημα σύνδεσης πίσω από το πλάνο κατά την ενεργό έξοδο για τη διακόπτηση ρελέ

--- Διάρκεια παλμού ελεγχόμενη από ΕΑΠ

--- Οποιοδήποτε ανιχνευμένο σφάλμα υποδεικνύεται μέσω LED.
