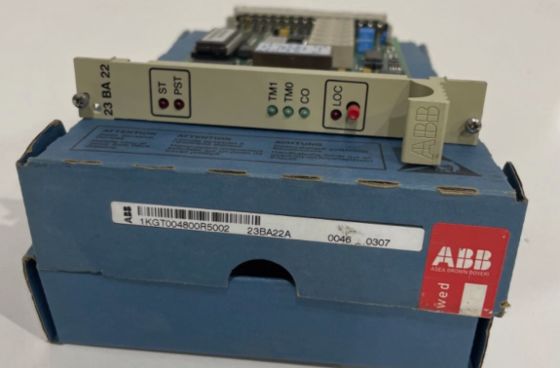

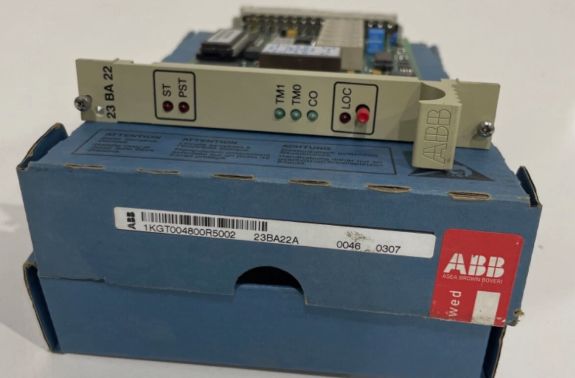

23BA22 1KGT004800R5002 Πίνακας Παρακολούθησης Εξόδου Εντολών ABB

23BA22 1KGT004800R5002 ABB Πίνακας Παρακολούθησης Εντολών Εξόδου

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Αφού η μονάδα επικοινωνίας και η μονάδα του πίνακα εξόδου λάβουν και επαληθεύσουν με επιτυχία μια εντολή αντικειμένου, εκτελούνται τα ακόλουθα βήματα πριν από την τελική έκδοση της εντολής:

• Ενεργοποιείται ο έλεγχος (1-out-of-n) στον πίνακα παρακολούθησης εντολών εξόδου 23BA22.

• Η αντίσταση των ρελέ plug-in που είναι τοποθετημένα στο κύκλωμα εξόδου μεταγωγής μετριέται και συγκρίνεται με παραμετροποιημένα ανώτερα και κατώτερα όρια.

Εάν η αντίσταση εμπίπτει στα όρια, η εντολή αντικειμένου εξόδου προς την επιλεγμένη συσκευή ενεργοποιείται μέσω του πίνακα δυαδικής εξόδου 23BA20.

• Ο χρονοδιακόπτης παλμού εξόδου εντολής ξεκινά για την παρακολούθηση της διάρκειας του παλμού, απενεργοποιώντας την έξοδο εντολής με βάση την ένδειξη απόκρισης ή όταν λήξει ο χρόνος παλμού στον πίνακα 23BA22.

• Η εντολή ακυρώνεται εάν οι συνθήκες δοκιμής κατά την επαλήθευση δεν πληρούνται.

Σε τυπικές εφαρμογές, ένας πίνακας παρακολούθησης εντολών εξόδου 23BA22 ανά σταθμό RTU αρκεί για την επαλήθευση (1-out-of-n).

Κατά την τοποθέτηση ρελέ plug-in με διαφορετικές τιμές αντίστασης, δύο ανεξάρτητα κυκλώματα ελέγχου μπορούν να οδηγηθούν από τον πίνακα 23BA22 εάν η βοηθητική τάση δοκιμής παρέχεται από ξεχωριστές μονωμένες πηγές τάσης.
