23BE21 1KGT004900R5012 ABB Δυαδική πλακέτα εισόδου

23BE21 1KGT004900R5012 ABB Πίνακας Δυαδικής Εισόδου

Λεπτομέρειες Προϊόντος:

Περιγραφή:

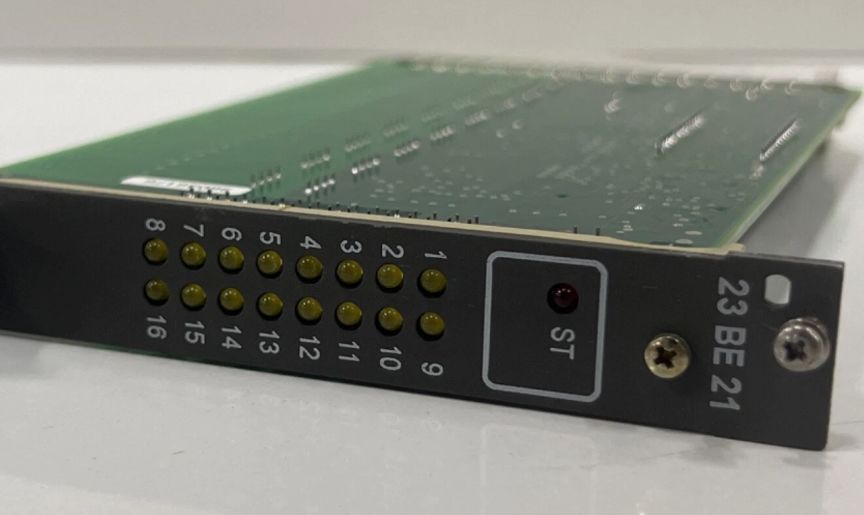

Η μονάδα δυαδικής εισόδου 23BE21 παρέχει 16 ηλεκτρικά απομονωμένες εισόδους, φιλοξενώντας έως και 16 δυαδικά σήματα διεργασίας. Η σάρωση και η επεξεργασία εισόδου διαθέτουν υψηλή χρονική ανάλυση 1 χιλιοστού του δευτερολέπτου.

Τα σήματα εισόδου μπορούν να αντιστοιχιστούν σε λειτουργίες επεξεργασίας σύμφωνα με τους κανόνες διαμόρφωσης.

Η μονάδα επιτρέπει τάση επεξεργασίας από 24 έως 60 V DC. Όλες οι είσοδοι διαθέτουν ένδειξη σήματος LED. Η μονάδα διαθέτει ένα κοινό κύκλωμα επιστροφής για κάθε 8 εισόδους.

Η μονάδα 23BE23 μπορεί να επεξεργαστεί τους ακόλουθους τύπους σημάτων ή τους συνδυασμούς τους:

– 16 χρονικά σημασμένα πληροφορίες ενός σημείου (SPI) σήματα

– 8 χρονικά σημασμένα πληροφορίες διπλού σημείου (DPI) σήματα

– 2 ψηφιακές μετρημένες τιμές 8 bit (DMI8)

– 1 ψηφιακή μετρημένη τιμή 16 bit (DMI16)

– 16 ενσωματωμένα σύνολα (μέγιστο 120 Hz) (ITI)

– 2 πληροφορίες θέσης βήματος 8 bit (STI) σήματα

– 2 είσοδοι συμβολοσειράς bit 8 bit (BSI8)

– 1 είσοδος συμβολοσειράς bit 16 bit (BSI16)

– Ή συνδυασμοί αυτών των τύπων σημάτων

Ο μικροελεγκτής στη μονάδα χειρίζεται όλες τις χρονικά κρίσιμες εργασίες για τις παραμετροποιημένες λειτουργίες επεξεργασίας. Επιπλέον, επικοινωνεί διαδραστικά με τον δίαυλο I/O RTU.

Όλα τα δεδομένα διαμόρφωσης και οι παράμετροι επεξεργασίας φορτώνονται από τη μονάδα επικοινωνίας μέσω του διαύλου I/O RTU.
