23NG23 1K61005400R5001 Μονάδα Τροφοδοσίας ABB

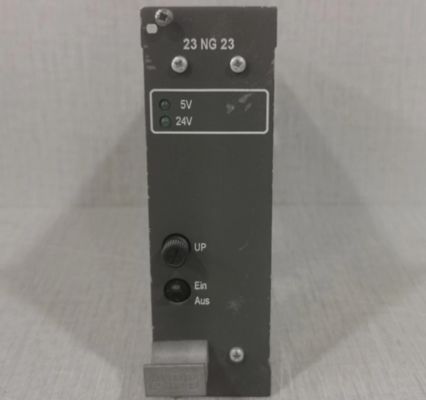

23NG23 1K61005400R5001 ABB Ενότητα τροφοδοσίας

Πληροφορίες για το προϊόν:

Περιγραφή:

Η τροφοδοσία 23NG23 παρέχει +5 V DC (U1) και +24 V DC (U2) στο υποβάθρο RTU232.

Λειτουργία επεξεργασίας:

Η πλακέτα 23NG23 καταλαμβάνει σταθερή θέση σε κάθε υποβάθρο RTU232, ειδικότερα στο Slot 1 και στο Slot 5.

Η βοηθητική τάση εξόδου της διαδικασίας UP(F2) δεν χρησιμοποιείται στο σύστημα RTU232 και δεν είναι καλωδιωμένη στο υποστρώμα.

Βασικές επιχειρησιακές σημειώσεις:

Η κύρια ασφάλεια βρίσκεται στη δεξιά πλευρά της τροφοδοσίας.

Το πράσινο LED σβήνει όταν αποτύχει η τάση εξόδου.

Μόνο ταυτόσημες μονάδες τροφοδοσίας μπορούν να αντικαθίστανται για την αποφυγή διακοπής τροφοδότησης.

Η ενεργοποίηση γίνεται μέσω του διακόπτη ON-OFF (S1) στο μπροστινό πάνελ.

Προδιαγραφές ισχύος εξόδου:

Συνολική ισχύς εξόδου: ≈41,8 W, κατανεμημένη ως εξής:

+5 V σε 5000 mA = 25 W

+24 V σε 700 mA = 16,8 W

Ο υπολογισμός της συνολικής φόρτισης για τη διαμόρφωση υποβάθρου γίνεται με βάση τον πίνακα 1.

Απαιτούμενο κρίσιμου φορτίου:

Ένα ελάχιστο βάσιμο φορτίο 232 mA σε συνεχές ρεύμα +5 V είναι απαραίτητο για τη ρύθμιση του συνεχούς ρεύματος 24 V εντός του οριζόμενου εύρους τεχνικών δεδομένων.

Όταν δεν λαμβάνεται κανένα φορτίο ή ανεπαρκές φορτίο από το κυκλώμα συνεχούς ρεύματος +5 V, το συνεχές ρεύμα 24 V θα πέσει κάτω από το καθορισμένο εύρος ανοχής χωρίς προειδοποίηση.
