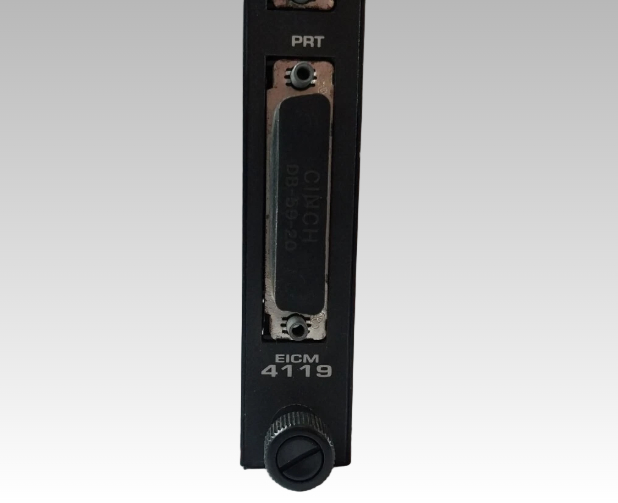

4119 Ενισχυμένη έξυπνη μονάδα επικοινωνίας Invensys Triconex

4119 Invensys Triconex Enhanced Intelligent Communication Module

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Η Μονάδα Ενισχυμένης Έξυπνης Επικοινωνίας (EICM) Μοντέλο 4119A επιτρέπει στο Tricon να επικοινωνεί με κύριους και υποτελείς Modbus, TriStation 1131 και εκτυπωτές.

Για συνδέσεις Modbus, ο χρήστης EICM μπορεί να επιλέξει τη διασύνδεση σημείο-σε-σημείο RS-232 για έναν κύριο και έναν υποτελή, ή τη διασύνδεση RS-485 για έναν κύριο και έως 32 υποτελείς. Ο κορμός δικτύου RS-485 μπορεί να είναι ένα ή δύο συστραμμένα ζεύγη καλωδίων έως και 4.000 πόδια (1.200 μέτρα).

Κάθε EICM περιέχει τέσσερις σειριακές θύρες και μία παράλληλη θύρα που μπορούν να λειτουργούν ταυτόχρονα. Κάθε σειριακή θύρα μπορεί να διαμορφωθεί ως κύριος Modbus με έως και επτά κύριους Modbus ανά πλαίσιο Tricon. Ένα μόνο σύστημα Tricon υποστηρίζει μέγιστο δύο EICM, τα οποία πρέπει να βρίσκονται σε μία λογική υποδοχή.

(Η λειτουργία hot-spare δεν είναι διαθέσιμη για το EICM, αν και μπορείτε να αντικαταστήσετε ένα ελαττωματικό EICM ενώ ο ελεγκτής είναι online.) Κάθε σειριακή θύρα έχει μοναδική διεύθυνση και υποστηρίζει είτε τη διασύνδεση Modbus είτε TriStation. Η επικοινωνία Modbus μπορεί να πραγματοποιηθεί είτε σε RTU είτε σε ASCII
λειτουργία. Η παράλληλη θύρα παρέχει μια διασύνδεση Centronics σε έναν εκτυπωτή.

Κάθε EICM υποστηρίζει ένα συνολικό ρυθμό δεδομένων 57,6 kilobits ανά δευτερόλεπτο (για όλες τις τέσσερις σειριακές θύρες).

Τα προγράμματα για το Tricon χρησιμοποιούν ονόματα μεταβλητών ως αναγνωριστικά, αλλά οι συσκευές Modbus χρησιμοποιούν αριθμητικές διευθύνσεις που ονομάζονται ψευδώνυμα. Επομένως, ένα ψευδώνυμο πρέπει να
ανατεθεί σε κάθε όνομα μεταβλητής Tricon που θα διαβαστεί ή θα γραφτεί σε μια συσκευή Modbus. Ένα ψευδώνυμο είναι ένας πενταψήφιος αριθμός που αντιπροσωπεύει τον τύπο μηνύματος Modbus και τη διεύθυνση της μεταβλητής στο Tricon. Ένας αριθμός ψευδωνύμου εκχωρείται στο TriStation 1131.

Οποιαδήποτε τυπική συσκευή Modbus μπορεί να επικοινωνήσει με το Tricon μέσω του EICM, υπό την προϋπόθεση ότι τα ψευδώνυμα έχουν εκχωρηθεί στις μεταβλητές Tricon. Τα ψευδώνυμα
αριθμοί πρέπει επίσης να χρησιμοποιούνται όταν οι κεντρικοί υπολογιστές έχουν πρόσβαση στο Tricon μέσω άλλων μονάδων επικοινωνίας, όπως το NCM.
