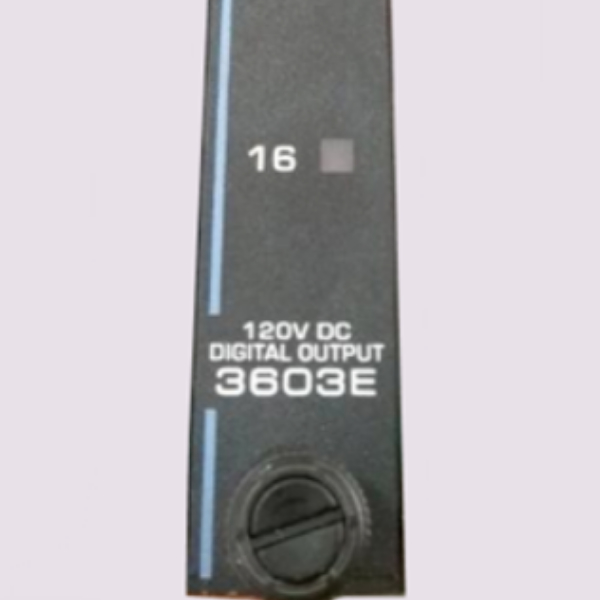

3603E Τρίκονεξ ψηφιακή μονάδα εξόδου TMR αρχιτεκτονική

3603E Invensys Triconex Ψηφιακές Μονάδες Εξόδου

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Μια μονάδα ψηφιακής εξόδου (DO) TMR λαμβάνει σήματα εξόδου από τους κύριους επεξεργαστές σε κάθε ένα από τα τρία κανάλια.

Κάθε σύνολο τριών σημάτων ψηφίζεται στη συνέχεια από ειδικά τετραπλασιασμένα κυκλώματα εξόδου στη μονάδα. Το κύκλωμα παράγει ένα ψηφισμένο σήμα εξόδου και το μεταβιβάζει στην τερματική σύνδεση πεδίου. Το τετραπλασιασμένο κύκλωμα ψηφοφορίας παρέχει πολλαπλή πλεονασμό για όλες τις κρίσιμες διαδρομές σήματος, εξασφαλίζοντας ασφάλεια και μέγιστη διαθεσιμότητα.

Κάθε μονάδα ψηφιακής εξόδου TMR διαθέτει ένα κύκλωμα βρόχου τάσης που επαληθεύει τη λειτουργία κάθε διακόπτη εξόδου ανεξάρτητα από την παρουσία φορτίου και καθορίζει εάν υπάρχουν λανθάνοντα σφάλματα. Η αποτυχία της ανιχνευμένης τάσης πεδίου να ταιριάζει με την διαταχθείσα κατάσταση του σημείου εξόδου ενεργοποιεί την ένδειξη συναγερμού LOAD/FUSE.

Επιπλέον, εκτελούνται συνεχείς διαγνωστικοί έλεγχοι σε κάθε κανάλι και κύκλωμα μιας μονάδας ψηφιακής εξόδου TMR.

Η αποτυχία οποιασδήποτε διάγνωσης σε οποιοδήποτε κανάλι ενεργοποιεί την ένδειξη σφάλματος, η οποία με τη σειρά της ενεργοποιεί το σήμα συναγερμού του πλαισίου. Η ένδειξη σφάλματος υποδεικνύει απλώς ένα σφάλμα καναλιού, όχι μια βλάβη της μονάδας. Η μονάδα είναι εγγυημένο ότι λειτουργεί σωστά παρουσία ενός μόνο σφάλματος και μπορεί να συνεχίσει να
λειτουργεί σωστά με ορισμένα είδη πολλαπλών σφαλμάτων.
