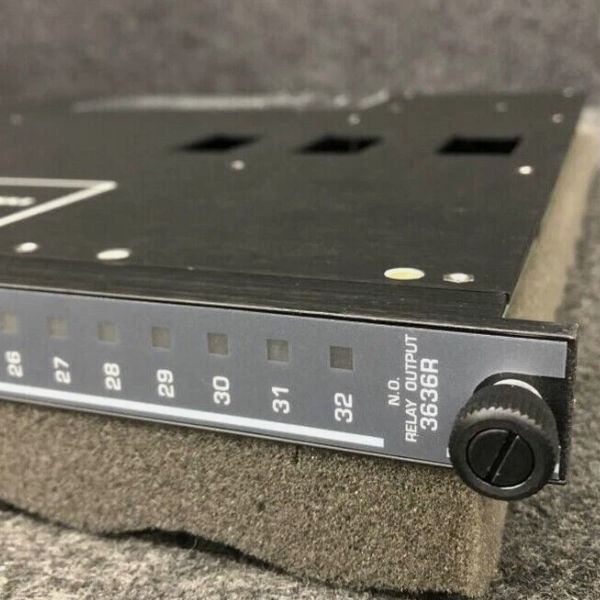

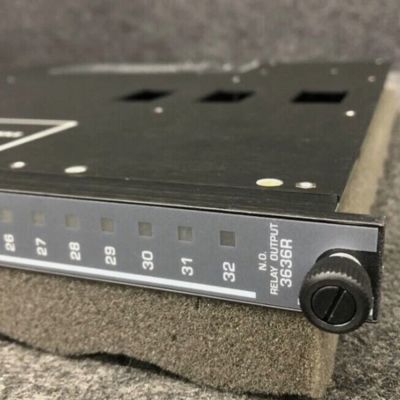

3636R Μονάδα εξόδου ρελέ Triconex για συστήματα DCS

3636R Invensys Triconex Μονάδα Εξόδου Ρελέ (RO)

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Η μονάδα 3636R/T Relay Output (RO) είναι μια μη τριπλή μονάδα για χρήση σε μη κρίσιμα σημεία που δεν είναι συμβατά με διακόπτες εξόδου στερεάς κατάστασης “high-side”. Ένα παράδειγμα είναι η διασύνδεση με πίνακες αναγγελίας. Η μονάδα εξόδου ρελέ λαμβάνει σήματα εξόδου από τους κύριους επεξεργαστές σε καθένα από τα τρία κανάλια.

Τα τρία σύνολα σημάτων ψηφίζονται και τα ψηφισμένα δεδομένα χρησιμοποιούνται για την οδήγηση των 32 μεμονωμένων ρελέ.

Κάθε έξοδος διαθέτει ένα κύκλωμα επαναφοράς που επαληθεύει τη λειτουργία κάθε διακόπτη ρελέ ανεξάρτητα από την παρουσία φορτίου, ενώ οι συνεχείς διαγνωστικοί έλεγχοι ελέγχουν την κατάσταση λειτουργίας της μονάδας. Η αποτυχία οποιασδήποτε διάγνωσης ενεργοποιεί την ένδειξη σφάλματος, η οποία με τη σειρά της ενεργοποιεί το συναγερμό του πλαισίου.

Η μονάδα εξόδου ρελέ διαθέτει κανονικά ανοιχτές (NO) επαφές. Υποστηρίζει μονάδες hot-spare και απαιτεί ξεχωριστό εξωτερικό τερματικό
panel (ETP) με διασύνδεση καλωδίου στο backplane Tricon.
