3636T Μονάδα εξόδου ρελέ Triconex RO για συστήματα DCS

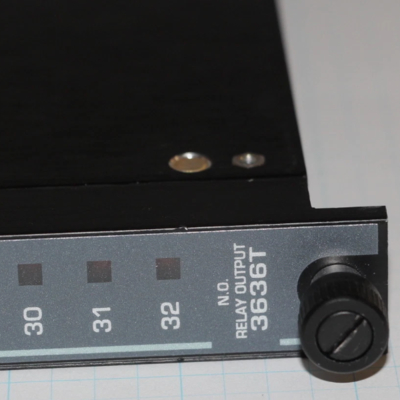

3636T Invensys Triconex Μονάδα Εξόδου Ρελέ (RO)

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Η μονάδα εξόδου ρελέ (RO) μοντέλο 3636T είναι μια μη τριπλή μονάδα για χρήση σε μη κρίσιμα σημεία που δεν είναι συμβατά με διακόπτες εξόδου στερεάς κατάστασης “high-side”. Ένα παράδειγμα είναι η διασύνδεση με πίνακες αναγγελίας. Η μονάδα εξόδου ρελέ λαμβάνει σήματα εξόδου από τους κύριους επεξεργαστές σε καθένα από τα τρία κανάλια.

Τα τρία σύνολα σημάτων ψηφίζονται και τα ψηφισμένα δεδομένα χρησιμοποιούνται για την οδήγηση των 32 μεμονωμένων ρελέ.

Κάθε έξοδος διαθέτει ένα κύκλωμα loopback που επαληθεύει τη λειτουργία κάθε διακόπτη ρελέ ανεξάρτητα από την παρουσία φορτίου, ενώ η συνεχής διάγνωση ελέγχει την κατάσταση λειτουργίας της μονάδας. Η αποτυχία οποιασδήποτε διάγνωσης ενεργοποιεί την ένδειξη σφάλματος, η οποία με τη σειρά της ενεργοποιεί το συναγερμό του πλαισίου.

Η μονάδα εξόδου ρελέ διαθέτει κανονικά ανοιχτές (NO) επαφές. Υποστηρίζει μονάδες hot-spare και απαιτεί ξεχωριστό εξωτερικό τερματικό
panel (ETP) με διασύνδεση καλωδίου με το backplane Tricon.
