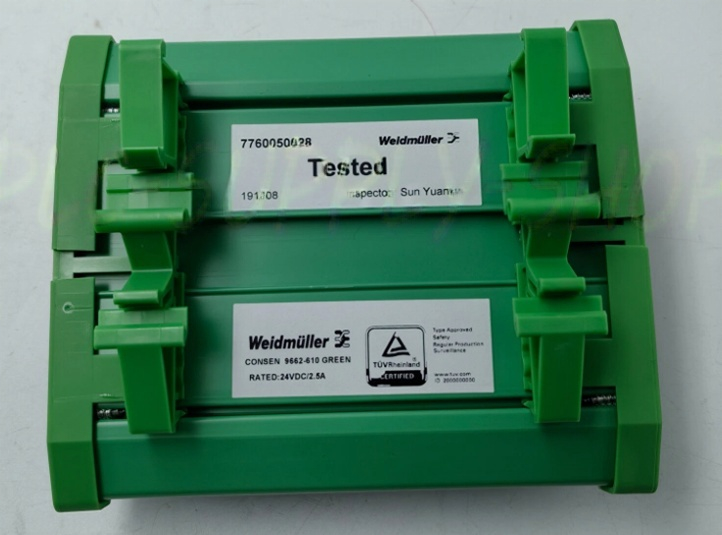

Invensys TRICONEX 9662-610 Τερματική πλακέτα 24VDC

9662-610 7760050028 Invensys Τρίκονεξ Τερματικό Πίνακα

Πληροφορίες για το προϊόν:

Περιγραφή:

Το τερματικό πάνελ 9662?? 610 είναι συμβατό με 24 ψηφιακές μονάδες εξόδου VDC και έχει 16 φορτία

τερματικά και κοινά τερματικά ηλεκτρικής ενέργειας (PWR+ και PWR).

Όταν χρησιμοποιείτε μονάδες 32 σημείων, πρέπει να χρησιμοποιείτε δύο πίνακες όρων για κάθε ψηφιακή μονάδα εξόδου.

Κάθε πίνακας όρων συνοδεύεται από δύο σετ ετικετών: 1-16 και 17-32.

για τις ετικέτες, βλ. προσάρτημα F, Ετικέτες πίνακας.

Προδιαγραφές

Ο πίνακας αυτός περιγράφει τις προδιαγραφές για το 9662·610.

Συμβατές ενότητες

Ο πίνακας αυτός περιγράφει τις ψηφιακές μονάδες εξόδου συμβατές με το 9662·610.

Προειδοποίηση Χρησιμοποιήστε μόνο το τερματικό πάνελ 9662-610 με αυτοπροστατευτικές μονάδες.

Πίνακας 67 Προδιαγραφές για την οθόνη Term 9662·610

Περιγραφή χαρακτηριστικών

Τύπος οθόνης Κοινό

Σημείωση 16

Μέγιστο συνολικό ρεύμα1

1Όταν το πάνελ 9662-610 χρησιμοποιείται με το μοντέλο 3625 DO, το μέγιστο συνολικό ρεύμα είναι 10

αμπέρ ανά τερματικό πάνελ για τον περιορισμό της διάχυσης ισχύος της μονάδας.

16 άμπερες

Πίνακας 68 Ενότητες συμβατές με το σύστημα 9662·610

Μέρος της ενότητας

Αριθμός

Σημεία ανά

Περιγραφή ενότητας

3624 16 24 VDC, κοινόχρηστος, υπό επιτήρηση, οπτικώς απομονωμένος, αυτοπροστατευόμενος, TMR

3625 32 24 VDC, κοινόχρηστο, υπό επιτήρηση/μη υπό επιτήρηση, οπτικώς απομονωμένο,

αυτοπροστατευόμενη, TMR

3664 32 24 VDC, κοινό, οπτικώς απομονωμένο, αυτοπροστατευμένο, διπλό

3674 32 24 VDC, κοινό, οπτικώς απομονωμένο, αυτοπροστατευμένο, διπλό
