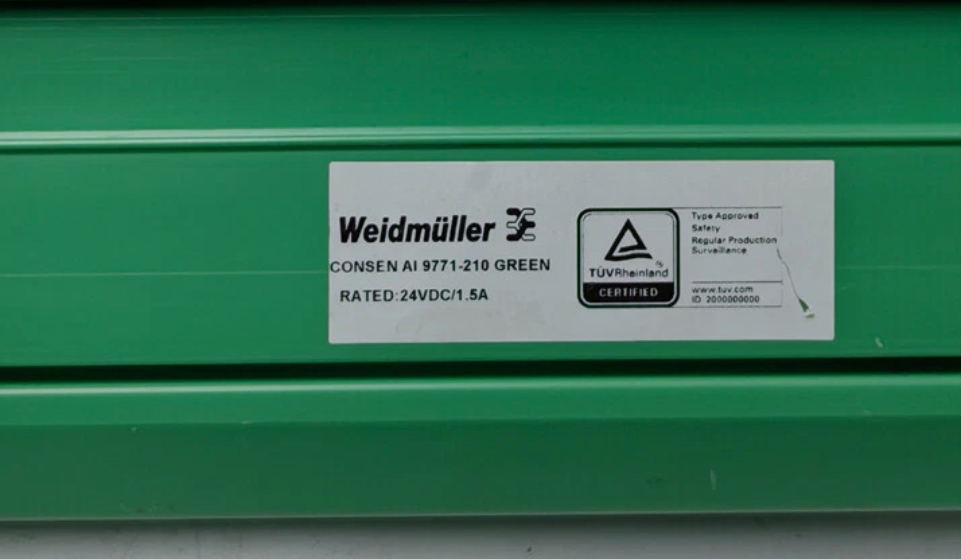

Invensys TRICONEX 9771-210 Τερματική πλακέτα για αναλογικές ενότητες εισόδου

9771-210 7760059032 Invensys TRICONEX Terminal Board

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Ο πίνακας τερματισμού 9771–210 είναι συμβατός με 0 έως 5 VDC, 0 έως 10 VDC και -5 έως +5 VDC

αναλογικές μονάδες εισόδου. Έχει 16 ακροδέκτες εξόδου ρεύματος (+) και 16 ακροδέκτες εισόδου ρεύματος (–).

Κάθε θετικός ακροδέκτης είναι περιορισμένος σε ρεύμα με έναν αντιστάτη σειράς 180 Ohm. Κάθε είσοδος έχει ένα

αντιστάτη ακριβείας 250 Ohm για μετατροπή ρεύματος σε τάση 0–5 VDC.

Ο πίνακας υποστηρίζει πλεονάζουσες πηγές ρεύματος 24 VDC με δίοδο ORing.

Όταν χρησιμοποιείτε μονάδες 32 σημείων, πρέπει να χρησιμοποιήσετε δύο πίνακες τερματισμού για κάθε αναλογική μονάδα εισόδου.

Κάθε πίνακας τερματισμού διαθέτει δύο σετ ετικετών: 1-16 και 17-32. Για πληροφορίες σχετικά με τον τρόπο εφαρμογής

των ετικετών, ανατρέξτε στο Παράρτημα F, Ετικέτες Πίνακα.

Προδιαγραφές

Αυτός ο πίνακας περιγράφει τις προδιαγραφές για το 9771–210.

Συμβατές Μονάδες

Αυτός ο πίνακας περιγράφει τις αναλογικές μονάδες εισόδου συμβατές με το 9771–210.

Πίνακας 113 Προδιαγραφές για τον Πίνακα Τερματισμού 9771–210

Χαρακτηριστικό Περιγραφή

Τύπος πίνακα Είσοδος ρεύματος, διαμορφώσιμο από τον χρήστη

Σημεία 16

Πίνακας 114 Μονάδες Συμβατές με το 9771–210

Μέρος Μονάδας

Αριθμός

Σημεία ανά

Μονάδα Περιγραφή Μονάδας

3700 32 0–5 VDC, μη κοινόχρηστο, διαφορικό, DC-συζευγμένο, TMR

3700A 32 0–5 VDC, μη κοινόχρηστο, διαφορικό, DC-συζευγμένο, TMR, +6% είσοδος

μέτρηση υπερβολικού εύρους

3703E 16 0–5 VDC ή 0–10 VDC (Χρησιμοποιήστε το TriStation για να διαμορφώσετε για 0–5 VDC), μη κοινόχρηστο, διαφορικό, απομονωμένο, TMR

3721 32 0 έως 5 VDC ή –5 έως +5 VDC (Χρησιμοποιήστε το TriStation για να διαμορφώσετε το εύρος εισόδου),

διαφορικό, DC-συζευγμένο, TMR
