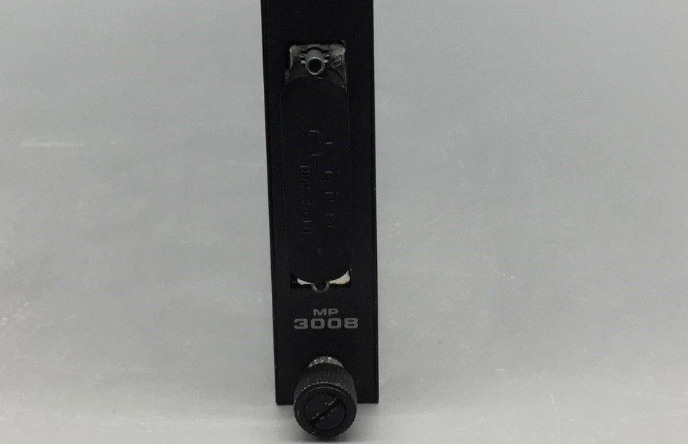

3008 Invensys TRICONEX Βασικός επεξεργαστής για τα συστήματα Tricon

3008 Invensys TRICONEX Βασικοί επεξεργαστές

Πληροφορίες για το προϊόν:

Περιγραφή:

Οι κύριοι επεξεργαστές μοντέλου 3008 είναι διαθέσιμοι για συστήματα Tricon v9.6 και νεότερα.
Για λεπτομερείς προδιαγραφές, βλ.
Οδηγός σχεδιασμού και εγκατάστασης
Συστήματα Τρίκον.
Τρεις βουλευτές πρέπει να εγκατασταθούν στο
Το κύριο πλαίσιο κάθε συστήματος Tricon.
Κάθε βουλευτής επικοινωνεί ανεξάρτητα
με το υποσύστημα I/O του και εκτελεί την
πρόγραμμα ελέγχου που έχει γραφτεί από τον χρήστη.
Ακολουθία γεγονότων (SOE)
και συγχρονισμός χρόνου
Κατά τη διάρκεια κάθε σάρωσης, οι MPs επιθεωρούν
καθορισμένες διακριτές μεταβλητές για την κατάσταση
Οι αλλαγές αυτές είναι γνωστές ως γεγονότα.
Το συμβάν συμβαίνει, οι βουλευτές αποθηκεύουν το τρέχον
μεταβλητή κατάσταση και χρονοσήμα στο
απόσβεση ενός μπλοκ SOE.
Εάν υπάρχουν πολλαπλά συστήματα Tricon
συνδεδεμένα με τη βοήθεια των ΕθνΚΜ, ο χρόνος
Η δυνατότητα συγχρονισμού εξασφαλίζει
συνεπής χρονική βάση για την αποτελεσματική κρατική επιχείρηση
χρονοδιαγραφή.
Διαγνωστική
Οι εκτεταμένες διαγνωστικές εξετάσεις επικυρώνουν την
υγεία κάθε MP, μονάδας I/O και
Διάδρομος επικοινωνίας.
Τα σφάλματα καταγράφονται και καλύπτονται από το
Ενα κύκλωμα ψηφοφορίας με πλειοψηφία.
Οι διαρκείς βλάβες διαγιγνώσκονται και η
Το σφάλμα του μοντέλου αντικαταστάθηκε.
Η διάγνωση MP εκτελεί τα ακόλουθα καθήκοντα:
• Ελέγξτε τη μνήμη σταθερού προγράμματος και
στατική μνήμη RAM
• Δοκιμάστε όλες τις βασικές οδηγίες επεξεργαστή και πλωτής στροφής και λειτουργία
Τρόποι
• Επαλήθευση της μνήμης του χρήστη με τη χρήση
τα κυκλώματα ψηφοφορίας υλικού TriBus
• Ελέγξτε το κοινόχρηστο περιβάλλον μνήμης
με κάθε επικοινωνία Ε/Υ
επεξεργαστής και κανάλι
• Ελέγξτε την χειραψία και διακόψτε
σήματα μεταξύ της CPU, κάθε I/O
επεξεργαστή επικοινωνίας και
κανάλι
• Ελέγξτε κάθε επικοινωνία Ε/Υ
επεξεργαστής και κανάλι
Μικροεπεξεργαστής, μνήμη, κοινόχρηστη
πρόσβαση στη μνήμη και αναδρομή σε βρόχο των πομμάτων RS485
• Ελέγξτε το TriClock και το TriBus
διεπαφές
