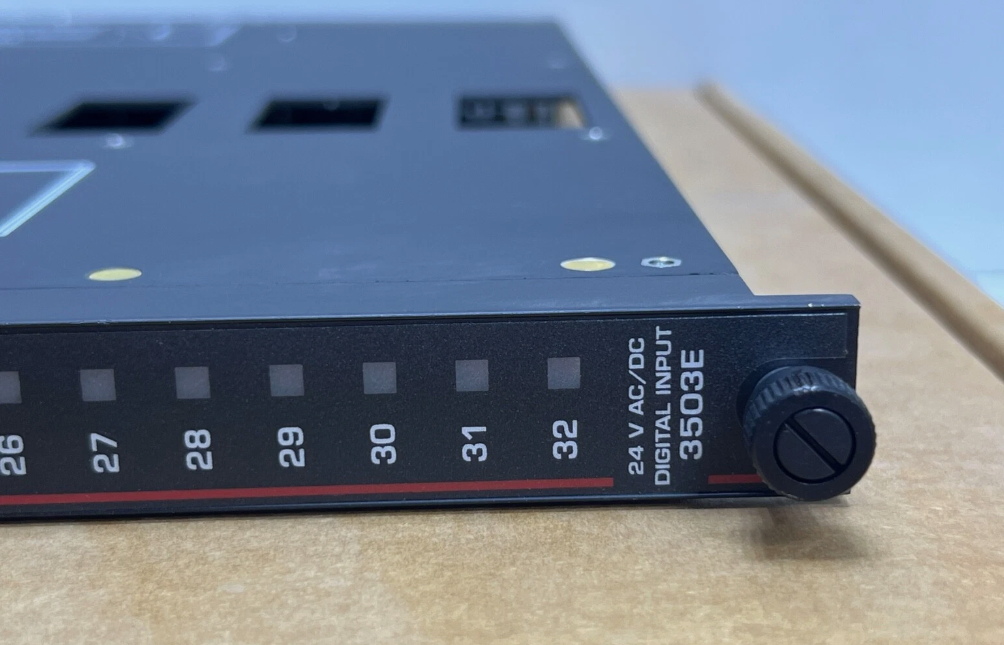

3503E Ψηφιακές μονάδες εισόδου Invensys Triconex

3503E Invensys Triconex Ψηφιακές Μονάδες Εισόδου

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Κάθε μονάδα ψηφιακής εισόδου (DI) TMR διαθέτει τρία απομονωμένα κανάλια εισόδου τα οποία επεξεργάζονται ανεξάρτητα όλα τα δεδομένα που εισάγονται στη μονάδα. Ένας μικροεπεξεργαστής σε κάθε κανάλι σαρώνει κάθε σημείο εισόδου, συγκεντρώνει δεδομένα και τα μεταδίδει στους κύριους επεξεργαστές κατόπιν ζήτησης. Στη συνέχεια, τα δεδομένα εισόδου ψηφίζονται στους κύριους επεξεργαστές λίγο πριν την επεξεργασία για να διασφαλιστεί η μέγιστη ακεραιότητα. Όλα τα κρίσιμα μονοπάτια σήματος είναι 100% τριπλασιασμένα για εγγυημένη ασφάλεια και μέγιστη διαθεσιμότητα.

Κάθε κανάλι επεξεργάζεται τα σήματα ανεξάρτητα και παρέχει οπτική απομόνωση μεταξύ του πεδίου και του Tricon.

Όλες οι μονάδες ψηφιακής εισόδου TMR υποστηρίζουν πλήρη, συνεχή διαγνωστικά για κάθε κανάλι. Η αποτυχία οποιουδήποτε διαγνωστικού σε οποιοδήποτε κανάλι ενεργοποιεί την ένδειξη σφάλματος της μονάδας, η οποία με τη σειρά της ενεργοποιεί το σήμα συναγερμού του πλαισίου. Η ένδειξη σφάλματος της μονάδας υποδεικνύει σφάλμα καναλιού, όχι αστοχία μονάδας.

Η μονάδα είναι εγγυημένο ότι θα λειτουργεί σωστά παρουσία ενός μόνο σφάλματος και μπορεί να συνεχίσει να λειτουργεί σωστά με ορισμένα είδη πολλαπλών σφαλμάτων. Τα μοντέλα 3505E μπορούν να αυτο-δοκιμαστούν για να ανιχνεύσουν συνθήκες stuck-ON όπου το κύκλωμα δεν μπορεί να πει εάν ένα σημείο έχει μεταβεί στην κατάσταση OFF. Δεδομένου ότι
τα περισσότερα συστήματα ασφαλείας έχουν ρυθμιστεί με δυνατότητα απενεργοποίησης-για-ταξίδι, η δυνατότητα ανίχνευσης σημείων OFF είναι ένα σημαντικό χαρακτηριστικό. Για να ελεγχθούν τα stuck-ON
εισόδους, ένας διακόπτης εντός του κυκλώματος εισόδου κλείνει για να επιτρέψει την ανάγνωση μηδενικής εισόδου (OFF) από το κύκλωμα οπτικής απομόνωσης. Η τελευταία ανάγνωση δεδομένων παγώνει στον επεξεργαστή επικοινωνίας I/O ενώ εκτελείται η δοκιμή.

Όλες οι μονάδες ψηφιακής εισόδου TMR υποστηρίζουν δυνατότητα hot-spare και απαιτούν ξεχωριστό εξωτερικό τερματικό πίνακα (ETP) με διασύνδεση καλωδίου με το backplane Tricon. Κάθε μονάδα είναι μηχανικά κλειδωμένη για να αποτρέπεται η ακατάλληλη εγκατάσταση σε ένα διαμορφωμένο πλαίσιο.
