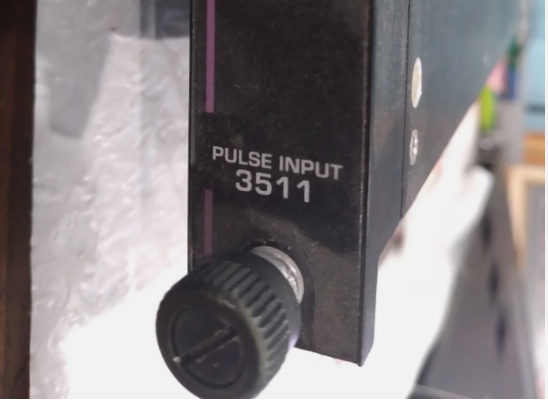

3511 Invensys Triconex Ενότητα εισόδου παλμού

3511 Invensys Triconex Ενότητα εισόδου παλμού

Πληροφορίες για το προϊόν:

Περιγραφή:

Η μονάδα εισόδου παλμών 3511 παρέχει οκτώ πολύ ευαίσθητες εισόδους υψηλής συχνότητας.Είναι βελτιστοποιημένο για χρήση με μη ενισχυμένους αισθητήρες μαγνητικής ταχύτητας που είναι συνηθισμένοι σε περιστρεφόμενους εξοπλισμούς όπως οι ανεμογεννήτριες ή οι συμπιεστέςΗ ενότητα ανιχνεύει τις μεταβάσεις τάσης από τις συσκευές εισόδου του μαγνητικού μετατροπέα, συσσωρεύοντάς τις κατά τη διάρκεια ενός επιλεγμένου χρονικού διαστήματος (μετρία ρυθμού).

Ο αριθμός των παλμών μετριέται σε ανάλυση 1 μικροδευτερόλεπτο.Η μονάδα PI περιλαμβάνει τρία απομονωμένα κανάλια εισόδουΚάθε κανάλι εισόδου επεξεργάζεται ανεξάρτητα όλα τα δεδομένα που εισάγονται στη μονάδα και διαβιβάζει τα δεδομένα στους κύριους επεξεργαστές, οι οποίοι ψηφίζουν τα δεδομένα για να εξασφαλίσουν την υψηλότερη ακεραιότητα.

Κάθε ενότητα παρέχει πλήρη διαγνωστική σε κάθε κανάλι.
Ο δείκτης σφάλματος υποδεικνύει απλώς ένα σφάλμα καναλιού, όχι μια βλάβη ενότητας.Η μονάδα εγγυάται τη σωστή λειτουργία της σε περίπτωση ενιαίας βλάβης και μπορεί να συνεχίσει να λειτουργεί σωστά σε ορισμένα είδη πολλαπλών βλαβών..

Η ενότητα εισόδου παλμού υποστηρίζει ενότητες hotspare.

Χαρακτηριστικά εισόδου (συμπυκνωμένο με εναλλασσόμενο ρεύμα, ισορροπημένο διαφορικό)
Ταχύτητα ενημέρωσης 25 ms, τυπική
Αντίσταση (φόρτωμα) > 8 KW, 20 KW τυπική
Συνήθης φάση λειτουργίας -100 VDC έως +100 VDC από κορυφή σε κορυφή
Περιοχή κανονικής λειτουργίας 1,5 V έως 200 V από κορυφή σε κορυφή
Προστασία από υπερβολικό εύρος ± 150 VDC, συνεχής
Υστερέση 150 millivolts, τυπική
Σχήμα κύματος Σίνος, τετράγωνο, παλμός κλπ.
Κύκλος λειτουργίας 10% έως 90%
Συχνότητα 20 Hz έως 20.000 Hz
Πεδίο ρεύματος 0-20 mA (250-Ωμ σάντ)
