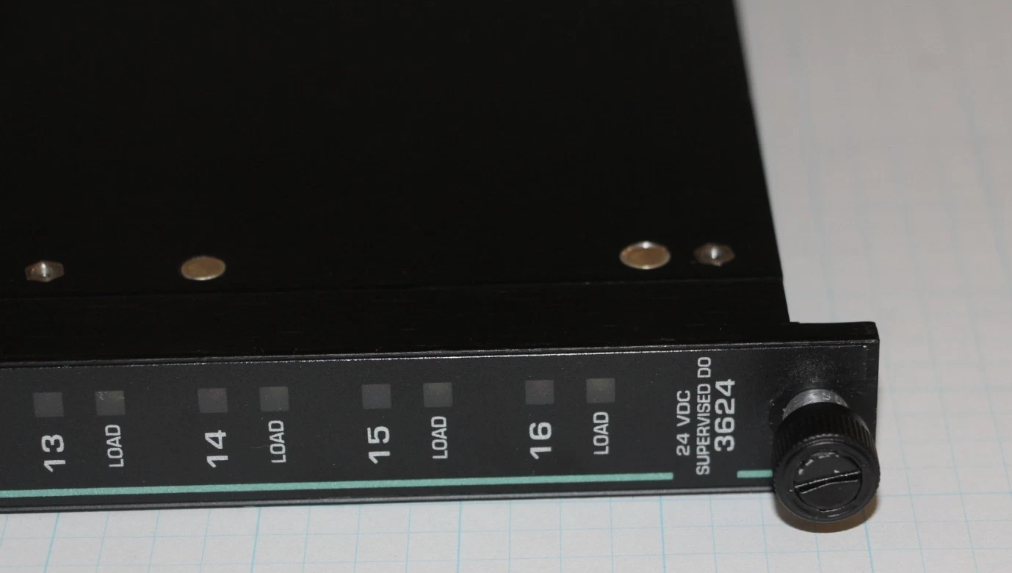

Invensys Triconex 3624 Εποπτευόμενη Ψηφιακή Μονάδα Εξόδου

3624 Ελεγχόμενη ψηφιακή μονάδα εξόδου Invensys Triconex

Πληροφορίες για το προϊόν:

Περιγραφή:

Σχεδιασμένες για τα πιο κρίσιμα προγράμματα ελέγχου, οι μονάδες ελεγχόμενης ψηφιακής εξόδου (SDO) ανταποκρίνονται στις ανάγκες των συστημάτων των οποίων οι εξόδοι παραμένουν σε μια σταθερή κατάσταση.
Μία μονάδα SDO λαμβάνει σήματα εξόδου από τους κύριους επεξεργαστές σε κάθε ένα από τα τρία κανάλια.Κάθε σύνολο τριών σημάτων ψηφίζεται στη συνέχεια από ένα πλήρως ανεκτικό σε σφάλματα τετραπλασιασμένο διακόπτη εξόδου των οποίων τα στοιχεία είναι τα τρανζίστορ ισχύος, έτσι ώστε ένα ψηφισμένο σήμα εξόδου να περάσει στο τερματισμό πεδίου.

Κάθε SDO ενότητα έχει τάση και τρέχοντα κυκλώματα loopback σε συνδυασμό με εξελιγμένη ηλεκτρονική διάγνωση που επαληθεύει τη λειτουργία κάθε εξόδου
Η σχεδίαση αυτή παρέχει πλήρη κάλυψη σφαλμάτων χωρίς την ανάγκη να επηρεάζεται το σήμα εξόδου.
Οι ενότητες ονομάζονται "επιτηρούμενες" επειδή η κάλυψη σφαλμάτων επεκτείνεται ώστε να περιλαμβάνει πιθανά προβλήματα πεδίου.το κύκλωμα πεδίου εποπτεύεται από τη μονάδα SDO ώστε να μπορούν να ανιχνευθούν τα ακόλουθα σφάλματα πεδίου:

• Απώλεια ρεύματος ή σπασμένη ασφάλεια

• Ανοιχτό ή χαμένο φορτίο

• Σύντομη ένταση πεδίου που οδηγεί σε λάθος ενεργοποίηση του φορτίου

• Σύντομο φορτίο στην κατάσταση χωρίς ενέργεια

Η αδυναμία ανίχνευσης τάσης πεδίου σε οποιοδήποτε σημείο εξόδου ενεργοποιεί τον δείκτη συναγερμού ισχύος.Όλες οι ενότητες SDO υποστηρίζουν ενότητες θερμού ανταλλακτικού και απαιτούν ξεχωριστό εξωτερικό τερματικό πάνελ (ETP) με διεπαφή καλωδίου στο πίσω πλάνο του Tricon
