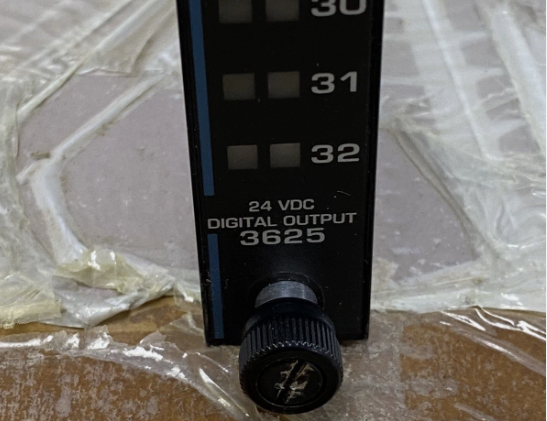

Ελεγχόμενη ψηφιακή μονάδα εξόδου Invensys Triconex 3625

3625Εποπτευόμενη Ψηφιακή Μονάδα Εξόδου Invensys Triconex

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Σχεδιασμένες για τα πιο κρίσιμα προγράμματα ελέγχου, οι εποπτευόμενες ψηφιακές μονάδες εξόδου (SDO) καλύπτουν τις ανάγκες συστημάτων των οποίων οι έξοδοι παραμένουν σε μια
ενιαία κατάσταση για εκτεταμένες χρονικές περιόδους (σε ορισμένες εφαρμογές, για χρόνια). Μια μονάδα SDO λαμβάνει σήματα εξόδου από τους κύριους επεξεργαστές σε καθένα από τα τρία κανάλια. Κάθε σύνολο τριών σημάτων στη συνέχεια ψηφίζεται από έναν πλήρως ανθεκτικό σε βλάβες τετραπλό διακόπτη εξόδου, τα στοιχεία του οποίου είναι τρανζίστορ ισχύος, έτσι ώστε ένα ψηφισμένο σήμα εξόδου να μεταδίδεται στην τερματική σύνδεση πεδίου.

Κάθε μονάδα SDO διαθέτει κυκλώματα βρόχου τάσης και ρεύματος σε συνδυασμό με εξελιγμένα διαδικτυακά διαγνωστικά που επαληθεύουν τη λειτουργία κάθε εξόδου
διακόπτη, το κύκλωμα πεδίου και την παρουσία φορτίου. Αυτός ο σχεδιασμός παρέχει πλήρη κάλυψη βλαβών χωρίς την ανάγκη επηρεασμού του σήματος εξόδου.
Οι μονάδες ονομάζονται “εποπτευόμενες” επειδή η κάλυψη βλαβών επεκτείνεται ώστε να περιλαμβάνει πιθανά προβλήματα πεδίου. Με άλλα λόγια, το κύκλωμα πεδίου εποπτεύεται από τη μονάδα SDO, έτσι ώστε να μπορούν να ανιχνευθούν οι ακόλουθες βλάβες πεδίου:

• Απώλεια ισχύος ή καμένη ασφάλεια

• Ανοιχτό ή ελλείπον φορτίο

• Ένα βραχυκύκλωμα πεδίου που έχει ως αποτέλεσμα την ενεργοποίηση του φορτίου κατά λάθος

• Ένα βραχυκυκλωμένο φορτίο στην απενεργοποιημένη κατάσταση

Η αποτυχία ανίχνευσης τάσης πεδίου σε οποιοδήποτε σημείο εξόδου ενεργοποιεί την ένδειξη συναγερμού ισχύος. Η αποτυχία ανίχνευσης της παρουσίας φορτίου ενεργοποιεί την ένδειξη συναγερμού φορτίου. Όλες οι μονάδες SDO υποστηρίζουν μονάδες hot-spare και απαιτούν ξεχωριστό εξωτερικό τερματικό πίνακα (ETP) με διασύνδεση καλωδίου με το backplane Tricon
