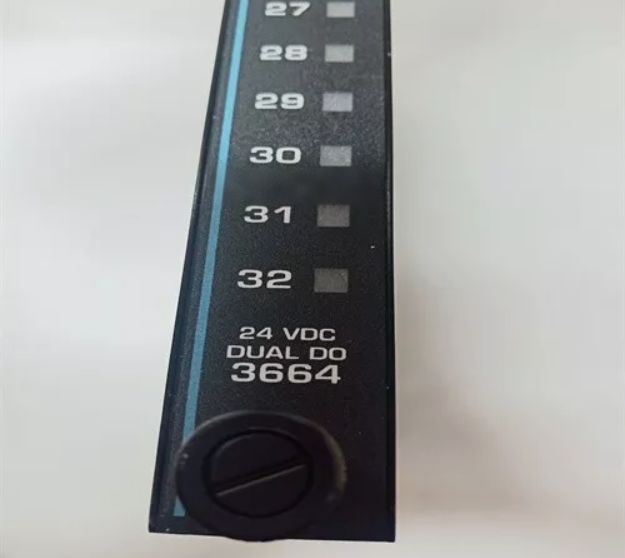

3664 Διπλή ψηφιακή μονάδα εξόδου Invensys Triconex

3664 Invensys Triconex Διπλή Μονάδα Ψηφιακής Εξόδου

Λεπτομέρειες Προϊόντος:

Περιγραφή:

Οι διπλές μονάδες ψηφιακής εξόδου (DDO) λαμβάνουν σήματα εξόδου από τους κύριους επεξεργαστές κατά μήκος μιας μοναδικής παράλληλης ή σειριακής διαδρομής και εφαρμόζουν μια διαδικασία ψηφοφορίας 2-out-of-3 ξεχωριστά σε κάθε διακόπτη. Οι διακόπτες παράγουν ένα σήμα εξόδου το οποίο στη συνέχεια μεταβιβάζεται στην τερματική σύνδεση πεδίου. Ενώ τα τετραπλασιασμένα κυκλώματα εξόδου στις μονάδες TMR παρέχουν πολλαπλή πλεονασμό για όλες τις κρίσιμες διαδρομές σήματος, τα διπλά κυκλώματα παρέχουν ακριβώς αρκετό πλεονασμό για να εξασφαλίσουν ασφαλή λειτουργία.

Η διπλή μονάδα είναι βελτιστοποιημένη για εκείνα τα προγράμματα ελέγχου κρίσιμα για την ασφάλεια όπου το χαμηλό κόστος είναι πιο σημαντικό από τη μέγιστη διαθεσιμότητα. Οι διπλές μονάδες ψηφιακής εξόδου διαθέτουν ένα κύκλωμα επαναφοράς τάσης (voltage-loopback) το οποίο επαληθεύει τη λειτουργία κάθε διακόπτη εξόδου ανεξάρτητα από την παρουσία φορτίου
και καθορίζει εάν υπάρχουν λανθάνοντα σφάλματα. Η αποτυχία της ανιχνευμένης τάσης πεδίου να ταιριάζει με την εντολή κατάστασης του σημείου εξόδου ενεργοποιεί το
δείκτη συναγερμού LOAD/FUSE.

Επιπλέον, συνεχείς διαγνωστικοί έλεγχοι εκτελούνται σε κάθε κανάλι και κύκλωμα μιας διπλής μονάδας ψηφιακής εξόδου. Η αποτυχία οποιουδήποτε διαγνωστικού ελέγχου σε οποιοδήποτε κανάλι ενεργοποιεί τον δείκτη σφάλματος, ο οποίος με τη σειρά του ενεργοποιεί το σήμα συναγερμού του πλαισίου. Μια διπλή μονάδα λειτουργεί σωστά παρουσία των περισσότερων μεμονωμένων σφαλμάτων και μπορεί να λειτουργήσει σωστά με ορισμένα είδη πολλαπλών σφαλμάτων, αλλά τα σφάλματα stuck-OFF αποτελούν εξαίρεση. Εάν ένας από τους διακόπτες εξόδου έχει ένα σφάλμα stuck-OFF, η έξοδος πηγαίνει στην κατάσταση OFF και μπορεί να συμβεί ένα glitch κατά τη διάρκεια της μεταγωγής σε μια μονάδα hot-spare.

Οι διπλές μονάδες ψηφιακής εξόδου υποστηρίζουν τη δυνατότητα hot-spare που επιτρέπει την online αντικατάσταση μιας ελαττωματικής μονάδας. Κάθε μονάδα είναι μηχανικά
κλειδωμένη για να αποτρέψει την ακατάλληλη εγκατάσταση σε ένα διαμορφωμένο πλαίσιο.

Οι διπλές μονάδες ψηφιακής εξόδου απαιτούν ένα ξεχωριστό εξωτερικό τερματικό πάνελ (ETP) με μια διασύνδεση καλωδίου με το backplane Tricon. Οι ψηφιακές έξοδοι έχουν σχεδιαστεί για να τροφοδοτούν το ρεύμα στις συσκευές πεδίου, επομένως η ισχύς πεδίου πρέπει να συνδεθεί σε κάθε σημείο εξόδου στην τερματική σύνδεση πεδίου.
