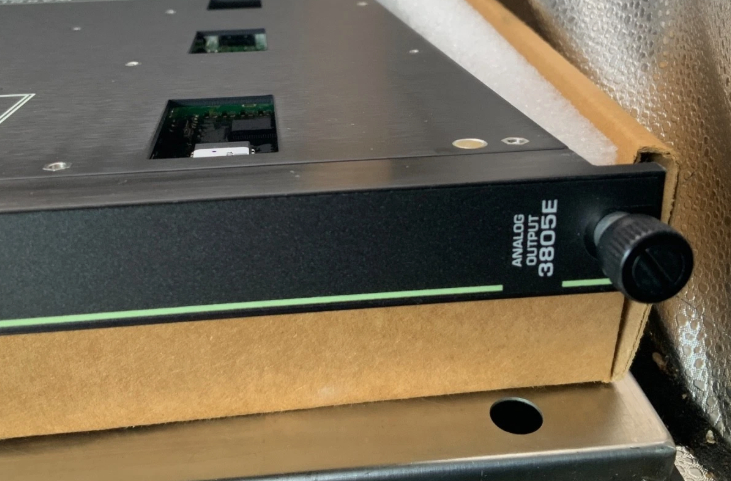

Ενότητα αναλογικής παραγωγής Triconex 3805E Invensys

3805E Ανάλογη μονάδα εξόδου Invensys Triconex

Πληροφορίες για το προϊόν:

Περιγραφή:

Μια αναλογική μονάδα εξόδου (AO) λαμβάνει σήματα εξόδου από την κύρια μονάδα επεξεργαστή σε κάθε ένα από τα τρία κανάλια.Κάθε σύνολο δεδομένων ψηφίζεται και επιλέγεται ένα υγιές κανάλι για να οδηγήσει τα οκτώ αποτελέσματα.Η μονάδα παρακολουθεί τις δικές της τρέχουσες εξόδους (ως τάσεις εισόδου) και διατηρεί εσωτερική αναφορά τάσης για την παροχή πληροφοριών αυτοκαθορισμού και υγείας της μονάδας.Κάθε κανάλι στην ενότητα διαθέτει κύκλωμα επανασύνδεσης ρεύματος το οποίο επαληθεύει την ακρίβεια και την παρουσία αναλογικών σημάτων ανεξάρτητα από την παρουσία φορτίου ή την επιλογή κανάλιΟ σχεδιασμός της μονάδας εμποδίζει ένα μη επιλεγμένο κανάλι να οδηγήσει ένα αναλογικό σήμα στο πεδίο.

Επιπλέον, πραγματοποιείται συνεχής διάγνωση σε κάθε κανάλι και κύκλωμα της μονάδας.που με τη σειρά του ενεργοποιεί τον συναγερμό του πλαισίουΟ δείκτης σφάλματος μονάδας υποδεικνύει απλώς σφάλμα καναλιού, όχι σφάλμα μονάδας.Η ανίχνευση ανοικτού βρόχου παρέχεται από δείκτη φορτίου που ενεργοποιείται εάν η μονάδα δεν είναι σε θέση να οδηγήσει ρεύμα σε μία ή περισσότερες εξόδους.

Η ενότητα προβλέπει περιττές πηγές ισχύος κυκλώματος με μεμονωμένους δείκτες ισχύος και ασφάλειας που ονομάζονται PWR1 και PWR2.Κάθε αναλογική μονάδα εξόδου απαιτεί έως 1 άμπερο @ 24-42Ο δείκτης φορτίου ενεργοποιείται εάν ανιχνευθεί ανοιχτός βρόχος σε ένα ή περισσότερα σημεία εξόδου.
