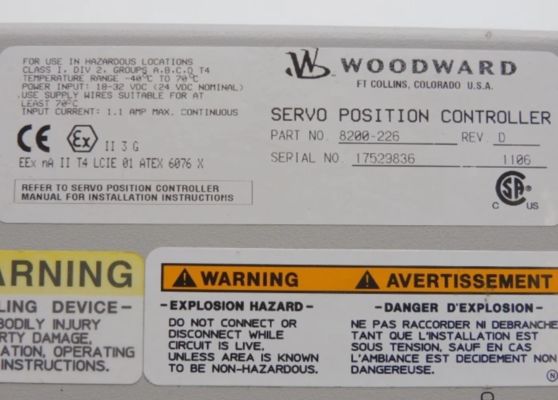

8200-226 Ελεγκτής θέσης Woodward Servo

8200-226 Ελεγκτής Θέσης Σέρβο Woodward

Λεπτομέρειες Προϊόντος:

Πρόσθετες Πληροφορίες:

Περιγραφή:

Το 8200-226 είναι το τελευταίο μοντέλο του SPC (Servo Position Controller). Αντικαθιστά τα μοντέλα 8200-224 και 8200-225. Το SPC τοποθετεί έναν υδραυλικό ή πνευματικό ενεργοποιητή με βάση ένα σήμα ζήτησης θέσης που λαμβάνεται από ένα χειριστήριο. Το SPC τοποθετεί έναν ενεργοποιητή μονής περιέλιξης χρησιμοποιώντας συσκευές ανάδρασης μονής ή διπλής θέσης. Το σήμα ζήτησης θέσης μπορεί να σταλεί στο SPC μέσω DeviceNet, 4–20 mA ή και τα δύο. Ένα πρόγραμμα λογισμικού που εκτελείται σε έναν Προσωπικό Υπολογιστή (PC) επιτρέπει στον χρήστη να διαμορφώνει και να βαθμονομεί εύκολα το SPC.

Το Εργαλείο Εξυπηρέτησης SPC χρησιμοποιείται για τη διαμόρφωση, τη βαθμονόμηση, την προσαρμογή, την παρακολούθηση και την αντιμετώπιση προβλημάτων ενός SPC. Το εργαλείο εξυπηρέτησης εκτελείται σε έναν υπολογιστή και επικοινωνεί με το SPC μέσω μιας σειριακής σύνδεσης. Η υποδοχή σειριακής θύρας είναι μια υποδοχή sub-D 9 ακίδων και χρησιμοποιεί ένα ευθύ καλώδιο για σύνδεση με τον υπολογιστή. Η Woodward προσφέρει ένα κιτ προσαρμογέα USB σε σειριακό 9 ακίδων, εάν χρειάζεται για νέους υπολογιστές που δεν διαθέτουν σειριακή υποδοχή 9 ακίδων (P/N 8928-463).

Αυτό το κιτ περιέχει έναν προσαρμογέα USB, λογισμικό και ένα σειριακό καλώδιο 1.8 m (6 ft). (Δείτε το Κεφάλαιο 4 για οδηγίες εγκατάστασης του Εργαλείου Εξυπηρέτησης SPC.) Το SPC διαμορφώνεται χρησιμοποιώντας τον επεξεργαστή αρχείων διαμόρφωσης του Εργαλείου Εξυπηρέτησης SPC για τη δημιουργία ενός αρχείου που στη συνέχεια φορτώνεται στο SPC. Το Εργαλείο Εξυπηρέτησης SPC μπορεί επίσης να διαβάσει μια υπάρχουσα διαμόρφωση από ένα SPC στον επεξεργαστή αρχείων διαμόρφωσης.

Την πρώτη φορά που ένα SPC συνδέεται με έναν ενεργοποιητή, πρέπει να βαθμονομηθεί στον μετατροπέα ανάδρασης θέσης του ενεργοποιητή. Ο χρήστης καθοδηγείται στη διαδικασία βαθμονόμησης από το εργαλείο εξυπηρέτησης. Η βαθμονόμηση μπορεί επίσης να πραγματοποιηθεί από το χειριστήριο μέσω του συνδέσμου DeviceNet. Η διαδικασία βαθμονόμησης μπορεί να βρεθεί στο αρχείο βοήθειας GAP™.

Το SPC απαιτεί μια πηγή τάσης 18 έως 32 Vdc, με χωρητικότητα ρεύματος 1.1 A max. Εάν χρησιμοποιείται μπαταρία για λειτουργική ισχύ, είναι απαραίτητος ένας φορτιστής μπαταρίας για τη διατήρηση σταθερής τάσης τροφοδοσίας. Η γραμμή ρεύματος θα πρέπει να προστατεύεται με ασφάλεια 5 A, 125 V ικανή να αντέχει ένα ρεύμα εισόρμησης 20 A, 100 ms κατά την εφαρμογή ισχύος.
