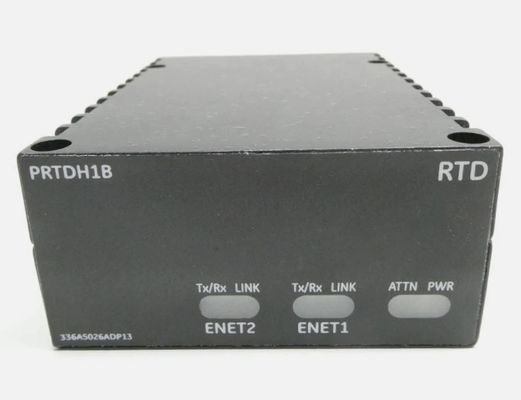

Πακέτο εισόδου IS220PRTDH1B GE RTD

Το IS220PRTDH1B είναι μια μονάδα εισόδου RTD που κατασκευάζεται από την General Electric (GE) και αποτελεί μέρος της σειράς Mark VIe των κατανεμημένων συστημάτων ελέγχου.

Η μονάδα χρησιμοποιείται κυρίως για τη μέτρηση της θερμοκρασίας και χρησιμοποιεί τη θύρα εισόδου ανιχνευτή θερμοκρασίας αντίστασης (RTD) για σύνδεση με το δίκτυο Ethernet I/O για την παροχή ικανοτήτων απόκτησης και επεξεργασίας δεδομένων θερμοκρασίας υψηλής ακρίβειας.

Η μονάδα IS220PRTDH1B υποστηρίζει την απόκτηση σημάτων θερμοκρασίας σε πραγματικό χρόνο μέσω σύνδεσης με τον ακροδέκτη εισόδου RTD.

Η μονάδα περιέχει μια πλακέτα επεξεργασίας, η οποία είναι το βασικό μέρος που μοιράζονται όλες οι κατανεμημένες μονάδες I/O Mark VIe, και είναι επίσης εξοπλισμένη με μια πλακέτα απόκτησης αφιερωμένη στη λειτουργία εισόδου θερμοστοιχείου για να εξασφαλίσει αποτελεσματική μετατροπή και επεξεργασία σήματος.

Η μονάδα εισόδου RTD υποστηρίζει μόνο λειτουργία simplex, που σημαίνει ότι τα δεδομένα μπορούν να μεταδοθούν μόνο σε μία κατεύθυνση κάθε φορά.

Η μονάδα τροφοδοτείται από μια είσοδο τροφοδοσίας τριών ακίδων και συνδέεται με την αντίστοιχη πλακέτα ακροδεκτών μέσω ενός συνδέσμου DC-37 ακίδων.

Η μονάδα είναι εξοπλισμένη με διπλές διεπαφές Ethernet RJ45 για έξοδο δεδομένων και διαθέτει ενδείξεις LED για την παροχή διαισθητικών διαγνωστικών λειτουργιών, επιτρέποντας στους χρήστες να κατανοήσουν την κατάσταση λειτουργίας της συσκευής σε πραγματικό χρόνο.

Η μονάδα IS220PRTDH1B υποστηρίζει έως και 8 εισόδους RTD, ενώ η πλακέτα ακροδεκτών TRTD μπορεί να επεκταθεί για να υποστηρίξει 16 εισόδους RTD.

Αυτό επιτρέπει στο σύστημα να επεξεργάζεται αποτελεσματικά πολλαπλές πηγές σήματος κατά την εκτέλεση απόκτησης θερμοκρασίας, καθιστώντας το κατάλληλο για πολύπλοκα περιβάλλοντα βιομηχανικού αυτοματισμού.
