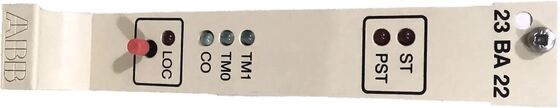

23BA22 1KGT004800R5002 Πίνακας μονάδας παρακολούθησης της παραγωγής εντολής ABB

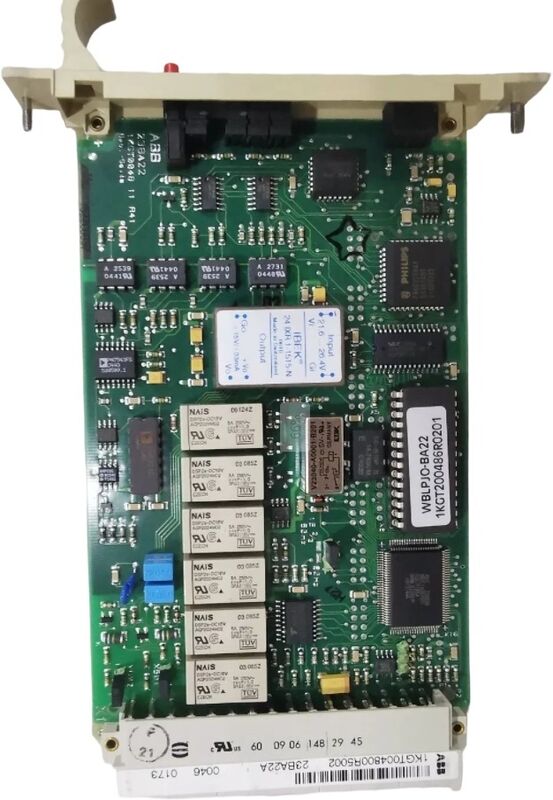

Η πλακέτα μονάδας παρακολούθησης της παραγωγής εντολής της ABB (23BA22 1KGT004800R5002) είναι ένα εξελιγμένο στοιχείο συστήματος ελέγχου που έχει σχεδιαστεί για εφαρμογές βιομηχανικού αυτοματισμού.

Αυτή η μονάδα παρακολούθησης command output εκτελεί κρίσιμες λειτουργίες επικύρωσης σε συστήματα ελέγχου.η μονάδα επικοινωνίας και η μονάδα πλακέτας εξόδου ξεκινούν μια ακολουθία επικύρωσης πριν από την κυκλοφορίαΟ έλεγχος (1-out-of-n) ενεργοποιείται στον πίνακα παρακολούθησης της εξόδου εντολής 23BA22,μετρώντας ταυτόχρονα την αντίσταση του αναμεταδιδόμενου αναμεταδιδόμενου εντός του διακόπτη κυκλώματος εξόδου και συγκρίνοντάς το με τα παραμετροποιημένα ανώτερα και κατώτερα όρια. Όταν η μετρούμενη αντίσταση πέφτει εντός του καθορισμένου εύρους, η εντολή αντικειμένου απελευθερώνεται μέσω δυαδικής πλακέτας εξόδου 23BA20.με συνεχή παρακολούθηση της διάρκειας του παλμούΗ έξοδος απενεργοποιείται είτε με ένδειξη απάντησης είτε μετά την λήξη του χρονόμετρου στο 23BA22. Εάν κάποια συνθήκη δοκιμής αποτύχει κατά τη διάρκεια αυτών των ελέγχων, η εντολή ακυρώνεται αμέσως. Σε τυποποιημένες εφαρμογές σταθμών RTU, επαρκεί μία μονάδα 23BA22 για την εκτέλεση του ελέγχου (1-out-of-n).Για διαμορφώσεις που περιλαμβάνουν πολλαπλούς τύπους αναμεταλλεύσεων με διαφορετικές τιμές αντίστασης, η πλακέτα 23BA22 μπορεί να υποστηρίζει δύο ανεξάρτητα κυκλώματα ελέγχου, υπό την προϋπόθεση ότι η βοηθητική τάση δοκιμής τροφοδοτείται από ξεχωριστή απομονωμένη πηγή τάσης.
