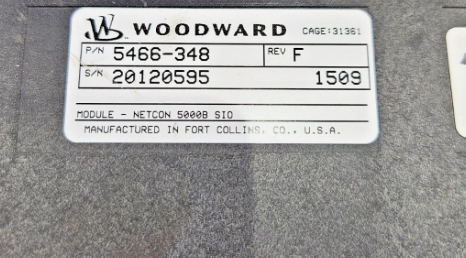

5466-348 Woodward NetCon 5000B SIO Module

5466-348 Μονάδα NetCon Woodward

Λεπτομέρειες Προϊόντος:

Πρόσθετες Πληροφορίες:

Περιγραφή:

Αυτή η μονάδα Actuator Driver λαμβάνει ψηφιακές πληροφορίες από την CPU και δημιουργεί τέσσερα αναλογικά σήματα οδηγού ενεργοποιητή. Αυτά τα σήματα είναι αναλογικά και το μέγιστο εύρος τους είναι 0 έως 25 mAdc ή 0 έως 200 mAdc. Το Σχήμα 10-5 είναι ένα διάγραμμα μπλοκ της μονάδας Actuator Driver τεσσάρων καναλιών. Το σύστημα γράφει τιμές εξόδου στη μνήμη διπλής θύρας μέσω της διασύνδεσης VME-bus.

Ο μικροελεγκτής κλιμακώνει τις τιμές χρησιμοποιώντας σταθερές βαθμονόμησης αποθηκευμένες στην EEPROM και προγραμματίζει τις εξόδους να συμβούν την κατάλληλη στιγμή. Ο μικροελεγκτής παρακολουθεί την τάση εξόδου και το ρεύμα κάθε καναλιού και ειδοποιεί το σύστημα για τυχόν σφάλματα καναλιού και φορτίου. Το σύστημα μπορεί μεμονωμένα
να απενεργοποιήσει τους οδηγούς ρεύματος. Εάν ανιχνευθεί σφάλμα που εμποδίζει τη λειτουργία της μονάδας, είτε από τον μικροελεγκτή είτε από το σύστημα, η λυχνία FAULT LED θα ανάψει.

10.3.3—Εγκατάσταση
Οι μονάδες γλιστρούν σε οδηγούς καρτών στο πλαίσιο του ελέγχου και συνδέονται στην πλακέτα. Οι μονάδες συγκρατούνται στη θέση τους με δύο βίδες, μία στο επάνω μέρος και μία στο κάτω μέρος του μπροστινού πίνακα. Επίσης, στο επάνω και στο κάτω μέρος της μονάδας υπάρχουν δύο λαβές οι οποίες, όταν ενεργοποιούνται (σπρώχνονται προς τα έξω), μετακινούν τις μονάδες αρκετά μακριά ώστε οι πλακέτες να αποσυνδεθούν από τους συνδέσμους της μητρικής πλακέτας.

10.3.4—Αναφορά FTM
Δείτε το Κεφάλαιο 13 για πλήρεις πληροφορίες καλωδίωσης πεδίου για τη Μονάδα Ενεργοποιητή Τεσσάρων Καναλιών FTM. Δείτε το Παράρτημα Α για διασταυρούμενη αναφορά αριθμού εξαρτήματος για μονάδες, FTM και καλώδια.

10.3.5—Αντιμετώπιση προβλημάτων
Κάθε μονάδα I/O έχει μια κόκκινη λυχνία LED σφάλματος, η οποία υποδεικνύει την κατάσταση της μονάδας. Αυτή η λυχνία LED θα βοηθήσει στην αντιμετώπιση προβλημάτων εάν η μονάδα έχει πρόβλημα. Ένα σταθερό κόκκινο LED υποδεικνύει ότι ο ελεγκτής ενεργοποιητή δεν επικοινωνεί με τη μονάδα CPU. Οι αναβοσβήνουσες κόκκινες λυχνίες LED υποδεικνύουν ένα εσωτερικό πρόβλημα με τη μονάδα και συνιστάται η αντικατάσταση της μονάδας.
