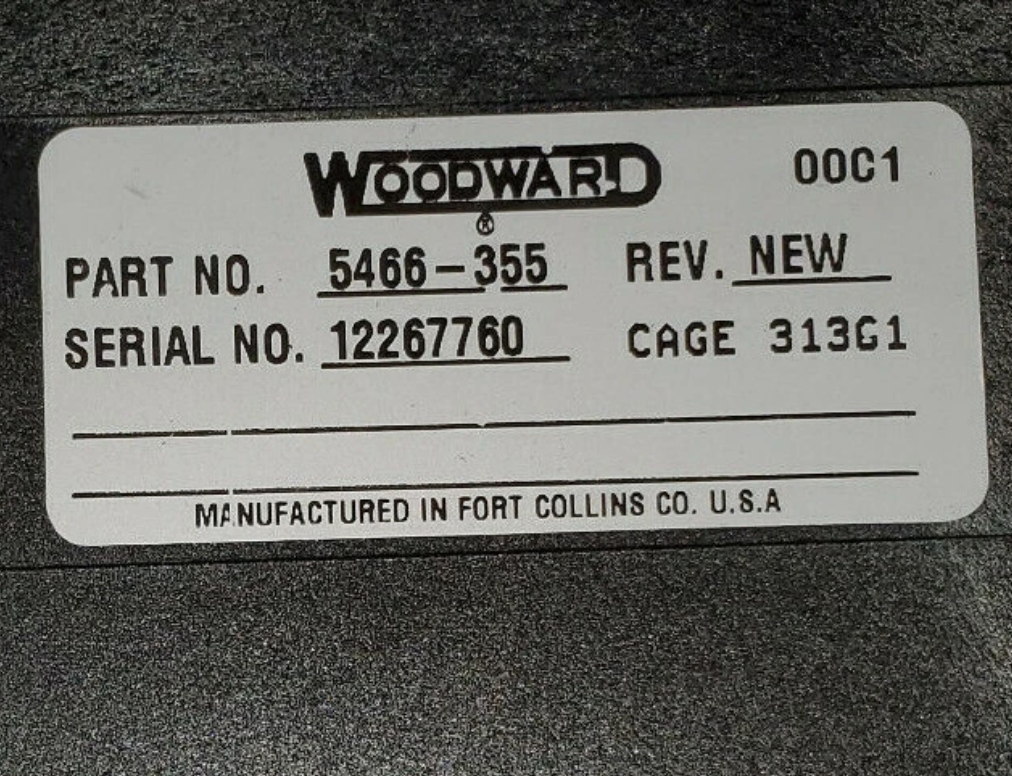

5466-355 Woodward NetCon Remote Chassis Module

5466-355 Woodward NETCON ΕΠΙΤΡΟΠΟΣ ΑΠΟΤΑΣΗΣ ΤΗΣ ΚΑΣΣΙΣΑΣ

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Η ενότητα αυτή λαμβάνει ψηφιακές πληροφορίες από την CPU και παράγει τέσσερα αναλογικά σήματα ανάμεσα στον κινητήρα και τον οδηγό.Αυτά τα σήματα είναι αναλογικά και το μέγιστο εύρος τους είναι 0 έως 25 mAdc ή 0 έως 200 mAdc.Το σύστημα γράφει τιμές εξόδου στη μνήμη διπλής θύρας μέσω της διεπαφής VME-bus.

Ο μικροελεγκτής κλιμακώνει τις τιμές χρησιμοποιώντας σταθερές βαθμονόμησης που αποθηκεύονται στο EEPROM και προγραμματίζει τις εξόδους να εμφανίζονται την κατάλληλη στιγμή.Ο μικροελεγκτής παρακολουθεί την τάση εξόδου και το ρεύμα κάθε καναλιού και ειδοποιεί το σύστημα για τυχόν σφάλματα καναλιού και φορτίουΤο σύστημα μπορεί να
Εάν ανιχνευθεί ελάττωμα που εμποδίζει τη λειτουργία της μονάδας, είτε από τον μικροελεγκτή είτε από το σύστημα, ανάβει το LED ΕΛΛΑΓΗ.

10.3.3Ινστάλωση
Οι ενότητες γλιστράνε σε οδηγούς καρτών στο πλαίσιο του χειριστή και συνδέονται με τη μητρική πλακέτα.Επίσης στην κορυφή και στο κάτω μέρος της μονάδας είναι δύο χειριστήρια που, όταν εναλλάσσεται (σπρώχνεται προς τα έξω), μετακινήστε τις μονάδες προς τα έξω αρκετά μακριά για να αποσυνδέονται οι συνδέσεις της μητρικής πλακέτας.

10.3.4FTM Αναφορά
Βλέπε κεφάλαιο 13 για πλήρεις πληροφορίες για την καλωδίωση πεδίου για το FTM τετρακοινοποιητικού ενεργοποιητικού.

10.3.5Αποκατάσταση προβλημάτων
Κάθε ενότητα Ε/Υ έχει ένα κόκκινο LED ελαττώματος, το οποίο υποδεικνύει την κατάσταση της ενότητας.Ένα στερεό κόκκινο LED δείχνει ότι ο ελεγκτής ενεργοποιητή δεν επικοινωνεί με τη μονάδα CPUΤα αναμμένα κόκκινα LED δείχνουν εσωτερικό πρόβλημα με τη μονάδα και συνιστάται η αντικατάσταση της μονάδας.
