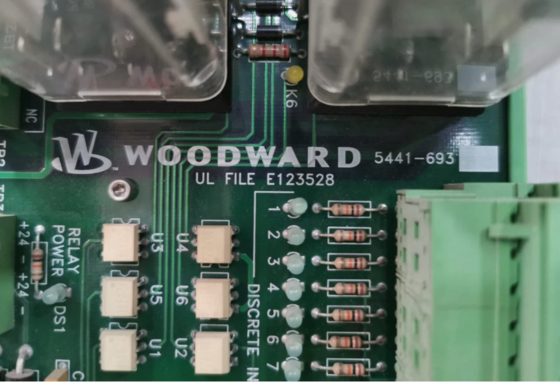

5441-693 Woodward Digital I/O Module

5441-693 Μονάδα Ψηφιακής Εισόδου/Εξόδου Woodward

Λεπτομέρειες Προϊόντος:

Πρόσθετες Πληροφορίες:

Περιγραφή:

Το Vertex-Pro είναι ένα σύστημα ελέγχου βασισμένο σε μικροεπεξεργαστή με ενσωματωμένο λογισμικό εφαρμογής σχεδιασμένο για τον έλεγχο ενός κινητήρα και του φορτίου συμπιεστή ενός ή δύο βρόχων. Τα στάδια συμπιεστή τριών και τεσσάρων βρόχων μπορεί να είναι μια επιλογή για ορισμένα συστήματα. Η αρχιτεκτονική ελέγχου του συμπιεστή είναι παρόμοια με τον έλεγχο συμπιεστή 505CC-2.
Ο έλεγχος κατά της υπερτάσεως του συμπιεστή παρέχει στον χρήστη μια επιλογή μεταξύ δύο αλγορίθμων—τον τυπικό αλγόριθμο κατά της υπερτάσεως Woodward ή ένα καθολικό σχέδιο καμπύλης υπερτάσεως. Ο τυπικός αλγόριθμος αντισταθμίζει τις μεταβαλλόμενες συνθήκες αερίου/διεργασίας, ενώ ο καθολικός αλγόριθμος χρησιμοποιεί ένα αναλλοίωτο
σύστημα συντεταγμένων που είναι απρόσβλητο σε τέτοιες αλλαγές. Όπως και το 505CC-2, το Vertex-Pro χρησιμοποιεί διαμορφώσιμο λογισμικό για μέγιστη ευελιξία πεδίου.
Το υλικό ελέγχου χρησιμοποιεί το MicroNet™ Plus. Το MicroNet Plus είναι ένας ψηφιακός ελεγκτής 32 bit που βασίζεται σε μικροεπεξεργαστή και ένας ελεγκτής που βασίζεται σε VME, ένα αρθρωτό σύστημα ελέγχου με πλεονάζοντα ή απλό CPU, τροφοδοτικό και επιλογές μονάδας I/O. Οι CPU και οι μονάδες I/O μπορεί να είναι απλές ή πλεονάζουσες, ανάλογα με τις απαιτήσεις του πελάτη. Ένα απλό σύστημα μπορεί να αναβαθμιστεί σε πλεονάζον σύστημα προσθέτοντας απλώς ένα δεύτερο CPU και μονάδες I/O και αλλάζοντας μια μικρή διαμόρφωση λογισμικού. Οι μονάδες I/O επιτρέπουν την αντικατάσταση εν λειτουργία χωρίς αφαίρεση της ισχύος ελέγχου.
Το Λειτουργικό Σύστημα MicroNet, μαζί με το GAP™ Graphical Application Program της Woodward, παράγει ένα ισχυρό περιβάλλον ελέγχου. Η μοναδική δομή ομάδας ρυθμού της Woodward διασφαλίζει ότι οι λειτουργίες ελέγχου θα εκτελούνται ντετερμινιστικά σε ομάδες ρυθμού που ορίζονται από τον μηχανικό εφαρμογών. Κρίσιμος
οι βρόχοι ελέγχου μπορούν να υποβληθούν σε επεξεργασία εντός 5 χιλιοστών του δευτερολέπτου. Λιγότερο κρίσιμος κώδικας εκχωρείται συνήθως σε πιο αργές ομάδες ρυθμού. Η δομή της ομάδας ρυθμού αποτρέπει την πιθανότητα αλλαγής της δυναμικής του συστήματος προσθέτοντας πρόσθετο κώδικα. Ο έλεγχος είναι πάντα ντετερμινιστικός και προβλέψιμος.
Οι επικοινωνίες με την πλατφόρμα MicroNet είναι διαθέσιμες για τον προγραμματισμό και τη συντήρηση του ελέγχου, καθώς και για τη διασύνδεση με άλλα συστήματα (Plant DCS, HMI, κ.λπ.). Ο κώδικας εφαρμογής δημιουργείται με τη χρήση του GAP pro της Woodward
