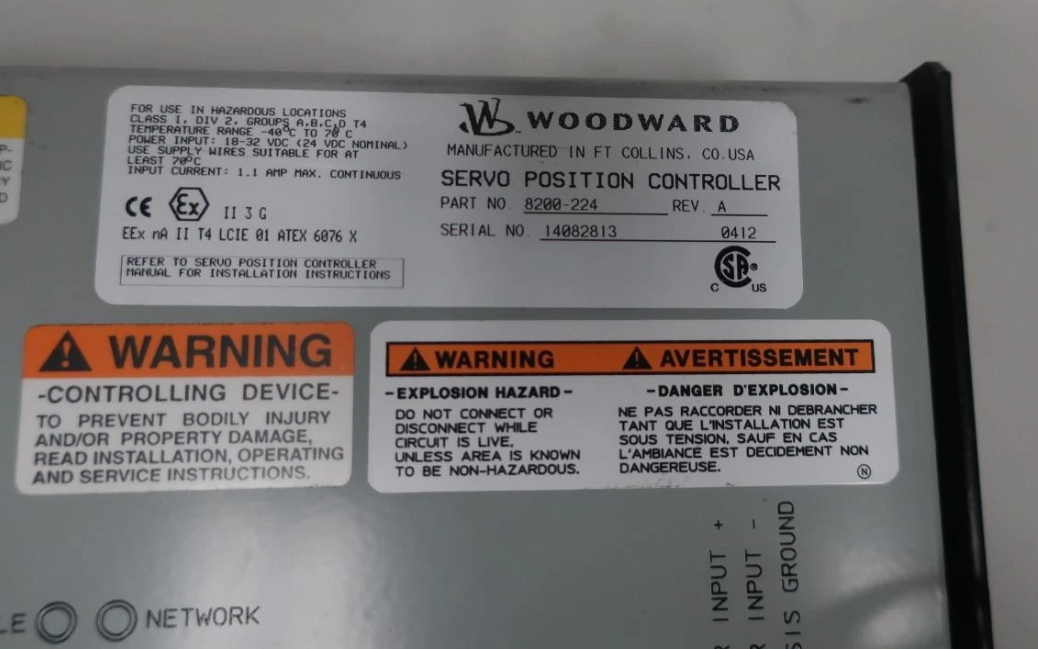

8200-224 Woodward Servo Posity Controller

8200-224 Ελεγκτής θέσης Woodward Servo

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το 8200-226 είναι το πιο πρόσφατο μοντέλο του SPC (Servo Position Controller).Το SPC τοποθετεί ένα υδραυλικό ή πνευματικό ενεργοποιητή με βάση ένα σήμα ζήτησης θέσης που λαμβάνεται από ένα χειριστήριοΤο SPC τοποθετεί έναν ενεργοποιητή μονοτροχιάς χρησιμοποιώντας συσκευές ανατροφοδότησης μίας ή διπλής θέσης. Το σήμα ζήτησης θέσης μπορεί να αποσταλεί στο SPC μέσω του DeviceNet, 4·20 mA ή και των δύο.Ένα πρόγραμμα λογισμικού που εκτελείται σε προσωπικό υπολογιστή (PC) επιτρέπει στον χρήστη να ρυθμίζει και να βαθμολογεί εύκολα το SPC.

Το εργαλείο υπηρεσίας SPC χρησιμοποιείται για τη διαμόρφωση, βαθμονόμηση, ρύθμιση, παρακολούθηση και αντιμετώπιση προβλημάτων ενός SPC. Το εργαλείο υπηρεσίας εκτελείται σε έναν υπολογιστή και επικοινωνεί με το SPC μέσω σειριακής σύνδεσης.Η συστηματική σύνδεση θύρας είναι μια 9-pin υπο-D πρίζα και χρησιμοποιεί ένα απλό καλώδιο για να συνδεθεί με το PCΟ Woodward προσφέρει ένα κιτ USB σε 9-pin Serial Adapter εάν χρειαστεί για νέους υπολογιστές που δεν διαθέτουν 9-pin serial connector (P/N 8928-463).

Το εν λόγω κιτ περιέχει έναν προσαρμογέα USB, λογισμικό και ένα σειριακό καλώδιο μήκους 1,8 m (6 ft).) Το SPC ρυθμίζεται χρησιμοποιώντας τον επεξεργαστή αρχείων διαμόρφωσης του εργαλείου SPC Service Tool για τη δημιουργία ενός αρχείου το οποίο στη συνέχεια φορτώνεται στο SPC.Το εργαλείο υπηρεσίας SPC μπορεί επίσης να διαβάσει μια υπάρχουσα διαμόρφωση από ένα SPC στον επεξεργαστή αρχείου διαμόρφωσης.

Η πρώτη φορά που ένα SPC συνδέεται με έναν ενεργοποιητή, πρέπει να βαθμολογείται στον μετατροπέα ανατροφοδότησης θέσης του ενεργοποιητή.Η βαθμονόμηση μπορεί επίσης να εκτελεστεί από το σύστημα ελέγχου μέσω του συνδέσμου DeviceNetΗ διαδικασία βαθμονόμησης μπορεί να βρεθεί στο αρχείο βοήθειας GAPTM.

Η ΕΠΠ απαιτεί πηγή τάσης 18 έως 32 Vdc, με ισχύ τάσης 1,1 A μέγιστη. Εάν χρησιμοποιείται μπαταρία για λειτουργική ισχύ, απαιτείται φορτιστή μπαταρίας για τη διατήρηση σταθερής τάσης τροφοδοσίας.Η γραμμή ηλεκτρικής ενέργειας πρέπει να προστατεύεται με 5A, ασφαλτήρας 125 V ικανός να αντέχει 20 A, 100 ms σε στροφή όταν εφαρμόζεται ισχύς.
