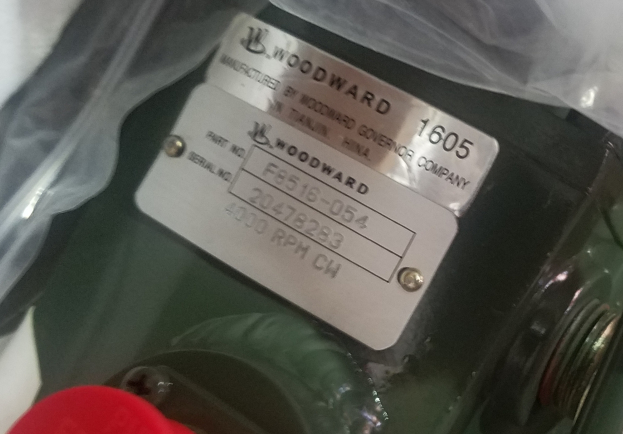

F8516-054 Διοικητής Woodward TG-13

Τα Woodward TG-13 και TG-17 είναι μηχανικά-υδραυλικά ρυθμιστικά ταχύτητας για τον έλεγχο των ατμογεννητριών, όπου δεν απαιτείται ισοχρόνια λειτουργία.

Οι ρυθμιστές TG-13 και TG-17 έχουν πλήρη 40 μοίρες μέγιστης μετακίνησης του άξονα τερματισμού.Βλέπε σχήμα 1-1 για μια γραφική αναπαράσταση της μέγιστης ικανότητας εργασίας για τους διακυβέρνητες και τις σχετικές πληροφορίες για την πορεία του άξονα τερματικού διακυβέρνησης..

Η εσωτερική αντλία για τους κυβερνήτες έχει το μέγεθος να λειτουργεί σε τυπικές περιοχές ταχύτητας:• 1100 έως 2400 rpm • 2400 έως 4000 rpm • 4000 έως 6000 rpm Ο ρυθμιστής TG-13 λειτουργεί με εσωτερική πίεση λάδι 1034 kPa (150 psi)Ο ρυθμιστής ρυθμίζεται στο εύρος ταχυτήτων που καθορίζεται από τον πελάτη κατά τη στιγμή της παραγγελίας.Ο ρυθμιστής υψηλών ταχυτήτων (4000 έως 6000 σ.μ.) μπορεί να απαιτεί εναλλάκτη θερμότητας σε ορισμένες εφαρμογές (βλέπε τέλος κεφαλαίου 2, Πότε είναι απαραίτητος ένας εναλλάκτης θερμότητας;). Και οι δύο ρυθμιστές είναι σε θέση να ελέγχουν σε χαμηλότερο από το καθορισμένο εύρος ταχύτητας με κάποια απώλεια ροπής εξόδου και απόδοσης.

Οι κυβερνήτες είναι διαθέσιμοι είτε με θήκη χυτοσίδηρου είτε με θήκη χυτοσίδηρου αλουμινίου.Διατίθενται δύο τρόποι ρύθμισης ταχύτηταςΗ ρύθμιση της ταχύτητας βίδας είναι τυποποιημένη. Η ρύθμιση της ταχύτητας μοχλού είναι προαιρετική και παρέχεται από μια οδοντωτή συναρμολόγηση άξονα που εκτείνεται και από τις δύο πλευρές του καλύμματος.
